LWKL係列快速連接器

產品介紹：

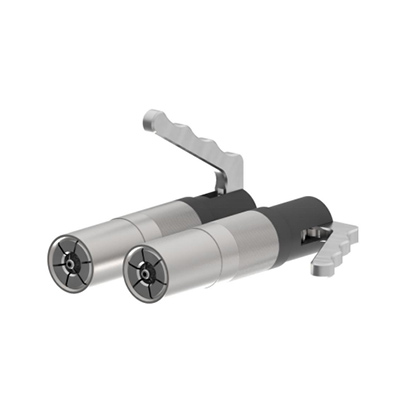

LWKL係列快速連接器，用於外螺紋部件的氣密性測試或壓力測試，瞬間連接，可顯著提高測試過程的連接效率和可靠性。特殊應用：既可提供更長或更短的快速連接器；也可以作為堵頭來提供。

相關產品：

技術參數：

LWKL係列的技術參數

工作壓力：入口B：從真空最高可達350 bar。

設計：主要結構部件采用耐腐蝕性不鏽鋼和鋁合金材質；可根據客戶需求進行其它設計。

密封件：主密封使用丁腈橡膠（NBR）。

泄露率：10-3mbar×l/s (10-4Pa×m3/s)

*此為標準品最低泄漏率；我們可以按需求提供更低泄漏率的裝置；這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。

操作步驟：

1、按下手柄，將待測試件螺紋插入快速連接器內;

2、鬆開手柄，快速連接器就此連接上。

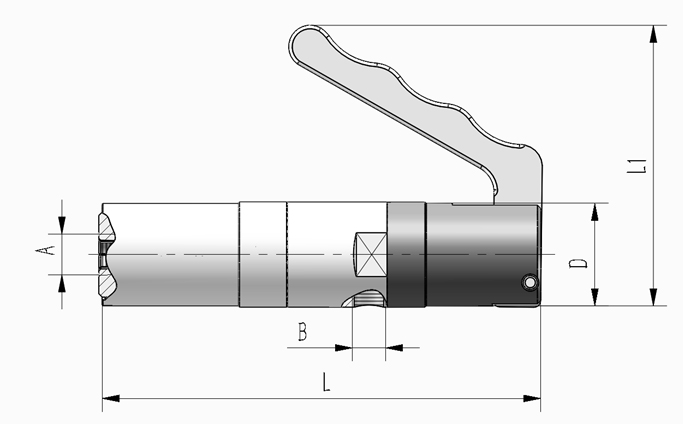

規格尺寸：

性能特點：

公製ISO螺紋

	螺紋A	最大直徑	允許測試壓力	Lmin*（mm）	快速連接器零件號	堵頭零件號


外形尺寸	M8X1.0	4	100 bar	8	LWKL-M201-01	LWKL-M201-01P
1	M10X1.0	6	100 bar	8	LWKL-M201-02	LWKL-M201-02P
1	M12X1.0	8	100 bar	9	LWKL-M201-03	LWKL-M201-03P
1	M12X1.5	6	250 bar	10	LWKL-M201-04	LWKL-M201-04P
1	M14X1.5	8	250 bar	10	LWKL-M201-05	LWKL-M201-05P
1	M16X1.5	10	250 bar	11	LWKL-M201-06	LWKL-M201-06P
2	M18X1.5	12	250 bar	11	LWKL-M202-07	LWKL-M202-07P
2	M22X1.5	15	250 bar	12	LWKL-M202-08	LWKL-M202-08P
3	M26X1.5	18	10 bar	12	LWKL-M203-09	LWKL-M203-09P
3	M30X2.0	22	10 bar	14	LWKL-M203-10	LWKL-M203-10P

英製直管螺紋依據DIN ISO228-1標準

外形尺寸	螺紋A	最大直徑（mm）	允許測試壓力	Lmin*（mm）	快速連接器零件號	堵頭零件號
1	G1/8”	5	20bar	12	LWKL-G100	LWKL-G100P
1	G1/4”	6	20bar	12	LWKL-G101	LWKL-G101P
1	G3/8”	9	20bar	12	LWKL-G102	LWKL-G102P

NPT-螺紋（依據ANSI/ASME B 1.20-1983標準）

外形尺寸	螺紋A	最大直徑	允許測試壓力	Lmin*（mm）	快速連接器零件號	堵頭零件號
1	NPT 1/8”	5	350bar	9.7	LWKL-N100	LWKL-N100P
1	NPT 1/4”	7	350bar	14	LWKL-N101	LWKL-N101P
1	NPT 3/8”	10.5	350bar	14	LWKL-N102	LWKL-N102P
2	NPT 1/2”	14	350bar	19	LWKL-N103	LWKL-N103P
3	NPT 3/4”	18	350bar	19	LWKL-N105	LWKL-N105P
3	NPT 1”	24	350bar	20.5	LWKL-N106	LWKL-N106P
*Lmin：最短螺紋長度

依據SAE J514 JIC37標準
