LWKW係列快速連接器
產品介紹：

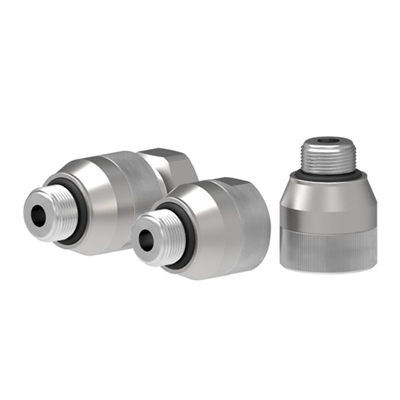

LWKW係列快速連接器，用於對內螺紋部件壓力和真空測試、加注、封堵和放空等等。用手指把該快速連接器旋進螺紋測試件裏直到O型密封圈與端麵有接觸為止。密封無需扳手、密封膠和生料帶,（NBR）-密封件可以滿足大多數的工況要求，該LWKW係列可以作為一個帶介質入口的快速連接器，也可以作為一個堵頭。
技術參數：
LWKW係列的技術參數
工作壓力：入口B: 從真空最高達350bar。
設計：主要結構部件采用耐腐蝕性不鏽鋼材質。密封材料為丁腈橡膠（NBR），可根據客戶需求進行其它設計。
泄露率：10-3mbar×1/s (10-4Pa×m3/s)
*此為標準品最低泄漏率，我們可以按需求提供更低泄漏率的裝置，這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。
測試步驟：將快速連接器用手指捏緊旋進測試件至O型圈接觸測試件端麵位置，快速連接器就此連接上。
使用方法:
1、將LWKW係列快速連接器旋入螺紋裏；
2、用手指輕輕旋緊，使連接密封O形圈得到適當壓縮；
3、LWKW係列快速連接器就此連接上，即可施加測試壓力；
4、使用完畢後，應先切斷測試壓力後，再旋出連接器。

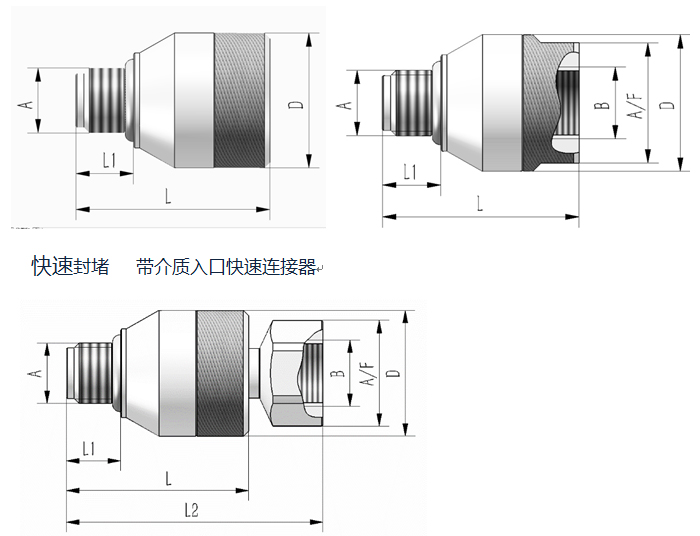

規格尺寸：
帶介質入口和回轉接頭快速連接器
性能特點：
| 外形尺寸 | B | ΦD | L | L1 | L2 | A/F |
| 1 | G1/8″ | 20.5 | 33 | 10.5 | 47.3 | 17 |
| 2 | G1/4″ | 25 | 36 | 10.7 | 50.7 | 19 |
| 3 | G3/8″ | 30 | 39.5 | 11 | 57.3 | 24 |
| 4 | G1/2″ | 35 | 47.5 | 14.5 | 70.7 | 30 |
| 5 | G3/4″ | 43 | 50.5 | 15.6 | 76 | 36 |
| 6 | G1″ | 50 | 60 | 18 | * | * |
| 7 | * | 60 | 55 | 19.2 | 84.3 | 50 |
| 8 | * | 69.5 | 62 | 19.2 | 94.4 | 60 |
| 9 | * | 82 | 70 | 21 | 100.7 | 75 |
| 規格尺寸以mm來表示 *是指可按需提供 | ||||||
LWKW係列快速連接器明細表
依據公製ISO螺紋
| 外形尺寸 | 螺紋A | Lmin* | 快速連接器零件號 | 堵頭零件號 | 帶回轉接頭的快速 |
| (mm) | 連接器零件號 | ||||
| 1 | M 5x0.8 | 7 | LWKW-M001 | LWKW-M001P | LWKW-M001S |
| 1 | M 6x1.0 | 7 | LWKW- M002 | LWKW- M002P | LWKW- M002S |
| 1 | M 8x1.0 | 7 | LWKW- M003 | LWKW- M003P | LWKW- M003S |
| 1 | M10x1.0 | 7 | LWKW- M004 | LWKW- M004P | LWKW- M004S |
| 1 | M10x1.5 | 7 | LWKW- M005 | LWKW- M005P | LWKW- M005S |
| 2 | M12x1.0 | 7 | LWKW- M006 | LWKW- M006P | LWKW- M006S |
| 2 | M12x1.5 | 9.5 | LWKW-M007 | LWKW-M007P | LWKW-M007S |
| 2 | M12x1.75 | 9.5 | LWKW- M008 | LWKW- M008P | LWKW- M008S |
| 2 | M14x1.5 | 9.5 | LWKW- M009 | LWKW- M009P | LWKW- M009S |
| 3 | M16x1.5 | 10.5 | LWKW- M010 | LWKW- M010P | LWKW- M010S |
| 3 | M18x1.5 | 10.5 | LWKW- M011 | LWKW- M011P | LWKW- M011S |
| 4 | M20x1.5 | 10.5 | LWKW- M012 | LWKW- M012P | LWKW- M012S |
| 4 | M22x1.5 | 10.5 | LWKW- M013 | LWKW- M013P | LWKW- M013S |
| 5 | M24x1.5 | 11 | LWKW- M014 | LWKW- M014P | LWKW- M014S |
| 5 | M26x1.5 | 11 | LWKW- M015 | LWKW- M015P | LWKW- M015S |
| Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。 | |||||
依據英製管螺紋
| 外形尺寸 | 螺紋A | Lmin*(mm) | 允許測試壓力 | 快速連接器零件號 | 堵頭零件號 |
| 1 | G1/8″ | 7 | 345bar | LWKW- G001 | LWKW- G001P |
| 2 | G1/4″ | 9.5 | 345bar | LWKW- G002 | LWKW- G002P |
| 3 | G3/8″ | 10.5 | 276bar | LWKW- G003 | LWKW- G003P |
| 4 | G1/2″ | 10.5 | 276bar | LWKW- G004 | LWKW- G004P |
| 5 | G3/4″ | 11 | 276bar | LWKW- G005 | LWKW- G005P |
| 6 | G1″ | 12.5 | 276bar | LWKW- G006 | LWKW- G006P |
| 7 | G1 1/4″ | ** | 276bar | LWKW- G007 | LWKW- G007P |
| 8 | G1 1/2″ | ** | 210bar | LWKW- G008 | LWKW- G008P |
| 9 | G2″ | ** | 172bar | LWKW- G009 | LWKW- G009P |
| Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。 | |||||
依據錐形英製管螺紋（BSPT螺紋）
| 外形尺寸 | 螺紋A | Lmin*(mm) | 允許測試壓力 | 快速連接器零件號 | 堵頭零件號 | 帶回轉接頭的快速 |
| 連接器零件號 | ||||||
| 1 | G1/8″ | 7 | 345bar | LWKW-B001 | LWKW-B001P | LWKW-B001S |
| 2 | G1/4″ | 9.5 | 345bar | LWKW-B002 | LWKW-B002P | LWKW-B002S |
| 3 | G3/8″ | 10.5 | 276bar | LWKW-B003 | LWKW-B003P | LWKW-B003S |
| 4 | G1/2″ | 10.5 | 276bar | LWKW-B004 | LWKW-B004P | LWKW-B004S |
| 5 | G3/4″ | 11 | 276bar | LWKW-B005 | LWKW-B005P | LWKW-B005S |
| 6 | G1″ | 12.5 | 276bar | LWKW-B006 | LWKW-B006P | LWKW-B006S |
| Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。 | ||||||
NPT-螺紋
| 外形尺寸 | 螺紋A | Lmin* | 允許測試壓力 | 快速連接器零件號 | 堵頭零件號 | 帶回轉接頭的快速 |
| (mm) | 連接器零件號 | |||||
| 1 | NPT 1/8″ | 7 | 345bar | LWKW-N001 | LWKW-N001P | LWKW-N001S |
| 2 | NPT 1/4″ | 9.5 | 345bar | LWKW-N002 | LWKW-N002P | LWKW-N002S |
| 3 | NPT 3/8″ | 10.5 | 276bar | LWKW-N003 | LWKW-N003P | LWKW-N003S |
| 4 | NPT 1/2″ | 10.5 | 276bar | LWKW-N004 | LWKW-N004P | LWKW-N004S |
| 5 | NPT 3/4″ | 11 | 276bar | LWKW-N005 | LWKW-N005P | LWKW-N005S |
| 6 | NPT 1″ | 12.5 | 276bar | LWKW-N006 | LWKW-N006P | LWKW-N006S |
| 7 | NPT 1 1/4″ | ** | 276bar | LWKW-N007 | LWKW-N007P | LWKW-N007S |
| 8 | NPT 1 1/2″ | ** | 210bar | LWKW-N008 | LWKW-N008P | LWKW-N008S |
| 9 | NPT 2″ | ** | 172bar | LWKW-N009 | LWKW-N009P | LWKW-N009S |
| Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。 | ||||||
依據SAE J514 JIC37°標準
| 外形尺寸 | 螺紋A | Lmin* | 允許測試壓力 | 快速連接器零件號 | 堵頭零件號 | 帶回轉接頭的快速 |
| (mm) | 連接器零件號 | |||||
| 1 | UNF 3/8″-24 | 7 | 345bar | LWKW-S001 | LWKW-S001P | LWKW-S001S |
| 1 | UNF 7/16″-20 | 7 | 345bar | LWKW-S002 | LWKW-S002P | LWKW-S002S |
| 2 | UNF 1/2″-20 | 9.5 | 345bar | LWKW-S003 | LWKW-S003P | LWKW-S003S |
| 2 | UNF 9/16″-18 | 9.5 | 345bar | LWKW-S004 | LWKW-S004P | LWKW-S004S |
| 3 | UNF 3/4″-16 | 10.5 | 276bar | LWKW-S005 | LWKW-S005P | LWKW-S005S |
| 4 | UNF 7/8″-14 | 10.5 | 276bar | LWKW-S006 | LWKW-S006P | LWKW-S006S |
| 5 | UNF 11/16″-12 | 11 | 276bar | LWKW-S007 | LWKW-S007P | LWKW-S007S |
| 6 | UNF 15/16″-12 | 11 | 276bar | LWKW-S008 | LWKW-S008P | LWKW-S008S |
| Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。 | ||||||
