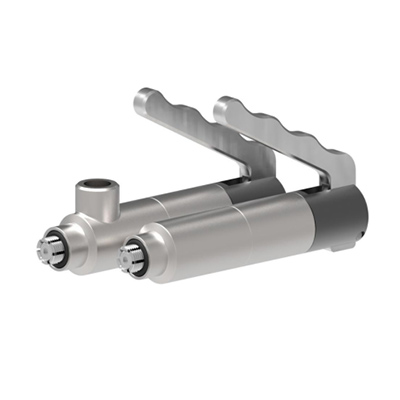

LNKL係列快速連接器
產品介紹：
LNKL係列快速連接器，用於內螺紋部件的氣密性測試或壓力測試，瞬間連接，可顯著提高測試過程的連接效率和可靠性，利用快速連接器前端O型圈實現端麵密封，對測試件端麵的粗糙度有一定要求。特殊應用：既可提供更長或更短的快速連接器；也可以作為堵頭來提供。
技術參數：
LNKL係列的技術參數
工作壓力：入口B：從真空最高可達200 bar。
操作壓力：入口P1，P2：6-12bar 壓縮空氣。
設計：主要結構部件采用防腐蝕性不鏽鋼和鋁合金材質；可根據客戶需求進行其它設計。
操作壓力：入口P：4至12bar 潔淨壓縮空氣。
密封件：主密封使用丁腈橡膠。可選用聚氨酯（Urethane）密封件用於磨損較大的應用環境。
泄露率：10-3mbar×l/s (10-4Pa×m3/s)
*此為標準品最低泄漏率；我們可以按需求提供更低泄漏率的裝置；這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。
操作步驟：
1、按下手柄，將快速連接器插入待測螺紋內；
2、鬆開手柄，快速連接器就此連接上。

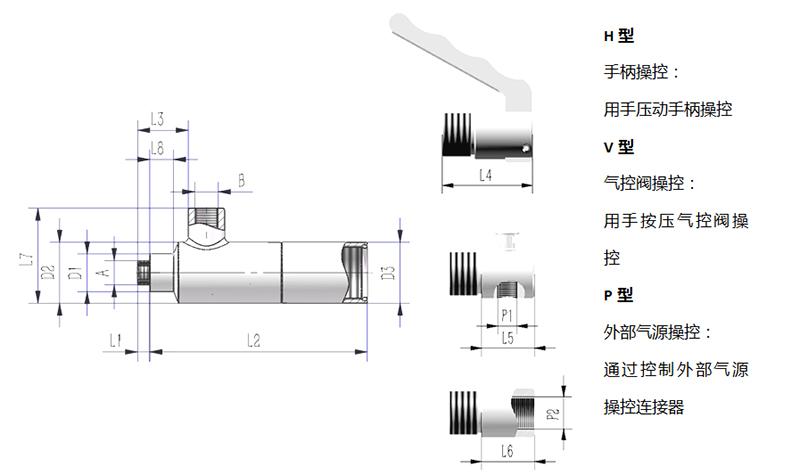

操作形式：
規格尺寸：
| 外形尺寸 | B1 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | L6 |
| 1 | G 1/8" | 15.5 | 25 | 25 | 5.2 | 89.1 | 15.6 | 29.7 | 24 | 18 |
| 2 | G 1/4" | 19.5 | 27 | 27 | 6.5 | 89.6 | 13.6 | 30.7 | 18 | 18 |
| 3 | G 3/8" | 24 | 32 | 32 | 8 | 96.1 | 14.6 | 34 | 18 | 18 |
| 4 | G 1/2" | 30 | 36 | 36 | 9 | 99.5 | 14.3 | 35 | 18 | 18 |
| 5 | G3/4" | 33.1 | 43.5 | 36 | 9.7 | 136 | 16.2 | 36 | 18 | 18 |
| 6 | G3/4" | 37.7 | 49 | 36 | 9.7 | 136 | 16.2 | 36 | 18 | 18 |
| 7 | G1" | 41.7 | 49 | 36 | 12.7 | 136 | 11.7 | 36 | 18 | 18 |
| *規格尺寸以mm來表示 | ||||||||||
性能特點：
公製ISO螺紋
外形尺寸
螺紋A
Lmin*（mm）
快速連接器零件號
堵頭零件號
1
M10X0.75
9
LNKL-M200-01
LNKL-M200-01P
1
M10X1.0
9
LNKL-M200-02
LNKL-M200-02P
1
M10X1.25
9
LNKL-M200-03
LNKL-M200-03P
1
M10X1.5
9
LNKL-M200-04
LNKL-M200-04P
2
M12X1.0
10.5
LNKL-M201-01
LNKL-M201-01P
P
M12X1.25
10.5
LNKL-M201-02
LNKL-M201-02P
2
M12X1.5
10.5
LNKL-M201-03
LNKL-M201-03P
2
M12X1.75
10.5
LNKL-M201-04
LNKL-M201-04P
2
M14X1.0
10.5
LNKL-M202-01
LNKL-M202-01P
2
M14X1.5
10.5
LNKL-M202-02
LNKL-M202-02P
2
M14X2.0
10.5
LNKL-M202-03
LNKL-M202-03P
3
M16X1.0
11
LNKL-M203-01
LNKL-M203-01P
3
M16X1.5
11
LNKL-M203-02
LNKL-M203-02P
3
M16X2.0
11
LNKL-M203-03
LNKL-M203-03P
3
M18X1.0
11
LNKL-M204-01
LNKL-M204-01P
3
M18X1.5
11
LNKL-M204-02
LNKL-M204-02P
3
M18X2.0
11
LNKL-M204-03
LNKL-M204-03P
4
M20X1.0
12
LNKL-M205-01
LNKL-M205-01P
英製直管螺紋依據DIN ISO228-1標準
| 外形尺寸 | 螺紋A | Lmin*（mm） | 快速連接器零件號 | 堵頭零件號 |
| 1 | G1/8” | 9 | LNKL-G100 | LNKL-G100P |
| 2 | G1/4” | 10.5 | LNKL-G101 | LNKL-G101P |
| 3 | G3/8” | 11 | LNKL-G102 | LNKL-G102P |
| 4 | G1/2” | 12 | LNKL-G103 | LNKL-G103P |
| 4 | G3/4” | 12 | LNKL-G105 | LNKL-G105P |
| 5 | G1” | 15 | LNKL-G106 | LNKL-G106P |
| *Lmin：最短螺紋長度 | ||||
BST(錐形管螺紋)
| 外形尺寸 | 螺紋A | Lmin*（mm） | 快速連接器零件號 | 堵頭零件號 |
| 1 | BSPT 1/8” | 9 | LNKL-B100 | LNKL-B100P |
| 2 | BSPT 1/4” | 10.5 | LNKL-B101 | LNKL-B101P |
| 3 | BSPT 3/8” | 11 | LNKL-B102 | LNKL-B102P |
| 4 | BSPT 1/2” | 12 | LNKL-B103 | LNKL-B103P |
| 4 | BSPT 3/4” | 12 | LNKL-B105 | LNKL-B105P |
| 5 | BSPT 1” | 15 | LNKL-B106 | LNKL-B106P |
| *Lmin：最短螺紋長度 | ||||
NPT-螺紋（依據ANSI/ASME B 1.20-1983標準）
| 外形尺寸 | 螺紋A | Lmin*（mm） | 快速連接器零件號 | 堵頭零件號 |
| 1 | NPT 1/8” | 9 | LNKL-N100 | LNKL-N100P |
| 2 | NPT 1/4” | 10.5 | LNKL-N101 | LNKL-N101P |
| 3 | NPT 3/8” | 11 | LNKL-N102 | LNKL-N102P |
| 4 | NPT 1/2” | 12 | LNKL-N103 | LNKL-N103P |
| 5 | NPT 3/4” | 15 | LNKL-N105 | LNKL-N105P |
| 6 | NPT 1” | 15 | LNKL-N106 | LNKL-N106P |
| *Lmin：最短螺紋長度 | ||||
LNKL係列快速連接器的特殊型式
加長型LNKL係列快速連接器，用於外部空間有限的內螺紋部件的壓力測試，可根據客戶實際需求定製。
