一輛電動新能源汽車的電氣線束可以包含數百根電線，數十個連接器和幾個電子元件，如插座，繼電器和二極管。盡管有壓接力的監測、拉力的測試和其他檢查，但這樣也不能保證每個壓接連接都是可靠的，每一部分絕緣都不會損壞，每根電線都能正確插入。

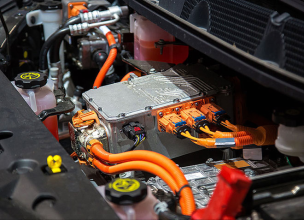

電動汽車上的線束

無論是用於什麽車輛，電纜和線束都必須通過一係列功能性和安全性測試。測試可以確保事情電氣故障降低和減少出錯，比如錯接、錯線、開斷和短路以及間歇性故障。

測試人員可以使用各種測試方法將電纜和電線連接到測試設備上，包括插件板，控製麵板和測試機架。一套標準的測試設備可以在3秒內同時測試超過1000個點之間的連接，並為每個連接提供測量數據。

測試設備及儀表通常安裝在夾具、線束板、測試台上或標準機台上。生產商使用測試夾具，一個測試台上有很多的連接塊或者接頭插座作為配套的夾具。當測試簡單的線束時，使用標準的封堵快速接頭和單獨的儀器會更方便一些。

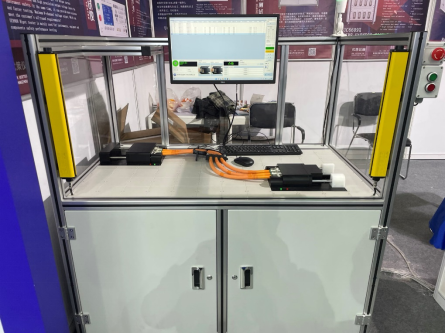

線束導通測試台

操作人員將測試儀設置到指定的低電壓，如5至48伏，電阻閾值(歐姆)，將其連接到配套夾具，並將所有線束連接器插入配套夾具。測試器持續運行。

在很短時間內，它產生並應用電流到所有電線測試點在特定的序列。測試結果顯示在顯示麵板上。如果未檢測到故障，係統提示pass，並提示提示音。當檢測到故障時，測試器停止工作。它顯示連接器和引腳編號，並指出問題是短路還是開路。

當電流過大時，導線就會短路。當電流由於高阻而停止時，就會斷開。

氣密測試的夾具

線束接頭規格多樣，造成不能實現兼容，需要對每種產品進行設計，滿足不同產品的生產和測試。線束的兩端和線束的接插件位置多有不同；如下圖

氣密性檢測設備

氣密夾具的設計

線束夾具的設計關係到測試的穩健性，針對不同的產品進行的設計滿足了可靠性，91成人抖音自動化的羅工在這方麵有個多年的經驗，他告訴我們：線束的開口方式，線徑，材質，線束的一致性，等都會影響測試夾具的設計，一副好的測試夾具可以幫助和提升測試效率，確保測試的準確性。

低壓vs高壓

術語“高電壓”不一定表述準確，通常取決於特定的應用。例如，飛機或軌道車輛中使用的線束通常具有更大更複雜的組件，與家用電器或醫療設備相比，需要更多的測試點和更高的電壓。

實際上電線的高壓和低壓的分類應該是這樣，航空航天應用領域傾向於在500、1000和1500伏的直流範圍內進行分類。在這些行業中，任何低於500伏的電壓都被認為是低電壓。

在鐵路行業，任何超過1500伏交流電或2000伏直流電的電壓都被認為是特高壓，有時我們甚至看到一些應用需要高達5000或6000伏的直流和交流。

“低壓和高壓測試之間最大的區別之一與安全要求有關”，合肥91成人抖音自動化高級技術工程師羅工說，合肥91成人抖音自動化是一家專門從事線束氣密檢測設備的公司，以協助線束的構建和測試。該公司還生產用於汽車部件功能測試的儀器和設備，如氣密性檢測儀、IP防水測漏儀。

張總解釋說:“低壓測試通常是可以采用手持設備或者操作台上完成的。但是高壓試驗通常必須在隔離的情況下進行。”

高壓測試儀通常用於高電位和隔離電阻測試。在衝擊測試中，對所有測試點施加1000伏或更多的電壓(直流電)，以查看電流是否從一個點流向另一個點。如果沒有電流流過，則測試點被隔斷。隔離電阻測試檢查導線絕緣質量。

一些高壓測試設備產品，可以同時進行低壓和高壓全自動測試。每個都提供通過-失敗檢查、診斷工具、自動電纜布線原理圖生成、電纜設計、日誌和報告、文件管理以及與外部設備的集成。

測試的趨勢和方向

需要不斷地簡化測試過程，特別是在大量產品的進行組裝生產的公司。提供方法和工具來簡化這些過程是滿足這一需求的關鍵。

合肥91成人抖音公司是一家線束測試設備供應商，該公司的產品經理說:“看到越來越多的客戶將我們的測試設備與其他設備集成，並與公司MES信息係統共享測試數據。”這是一個趨勢，數據化和信息化，需要不斷適應這個趨勢。

“互聯互通正變得越來越複雜，越來越重要，隨著這一趨勢，有必要采購測試更完整的測試設備和產線，” 一家線束的負責人解釋道。

該負責人指出:“現在看到實際情況是對測試結果數據的需求越來越大，包括記錄和分析。”“我們已經通過新的軟件和硬件連接功能來滿足這種需求。

該負責人說:“我們也看到了在更高電壓下測試的需求越來越大，不僅是在新能源汽車市場，還包括其他電動汽車，以及航空航天和普通交通應用。”
