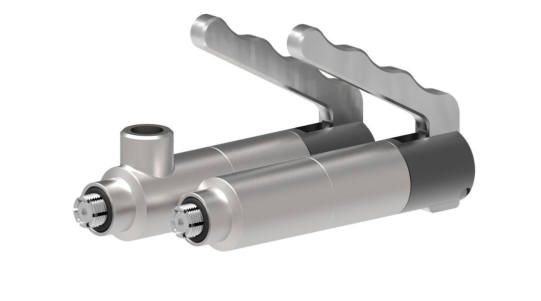

LNKL係列快速連接器，用於內螺紋部件的氣密性測試或壓力測試，瞬間連接，可顯著提高測試過程的連接效率和可靠性，利用快速連接器前端O型圈實現端麵密封，對測試件端麵的粗糙度有一定要求。特殊應用：既可提供更長或更短的快速連接器；也可以作為堵頭來提供。

公製ISO螺紋

外形尺寸	螺紋A	Lmin*（mm）	快速連接器零件號	堵頭零件號
1	M10X0.75	9	LNKL-M200-01	LNKL-M200-01P
1	M10X1.0	9	LNKL-M200-02	LNKL-M200-02P
1	M10X1.25	9	LNKL-M200-03	LNKL-M200-03P
1	M10X1.5	9	LNKL-M200-04	LNKL-M200-04P
2	M12X1.0	10.5	LNKL-M201-01	LNKL-M201-01P
P	M12X1.25	10.5	LNKL-M201-02	LNKL-M201-02P
2	M12X1.5	10.5	LNKL-M201-03	LNKL-M201-03P
2	M12X1.75	10.5	LNKL-M201-04	LNKL-M201-04P
2	M14X1.0	10.5	LNKL-M202-01	LNKL-M202-01P
2	M14X1.5	10.5	LNKL-M202-02	LNKL-M202-02P
2	M14X2.0	10.5	LNKL-M202-03	LNKL-M202-03P
3	M16X1.0	11	LNKL-M203-01	LNKL-M203-01P
3	M16X1.5	11	LNKL-M203-02	LNKL-M203-02P
3	M16X2.0	11	LNKL-M203-03	LNKL-M203-03P
3	M18X1.0	11	LNKL-M204-01	LNKL-M204-01P
3	M18X1.5	11	LNKL-M204-02	LNKL-M204-02P
3	M18X2.0	11	LNKL-M204-03	LNKL-M204-03P
4	M20X1.0	12	LNKL-M205-01	LNKL-M205-01P

英製直管螺紋依據DIN ISO228-1標準

外形尺寸	螺紋A	Lmin*（mm）	快速連接器零件號	堵頭零件號
1	G1/8”	9	LNKL-G100	LNKL-G100P
2	G1/4”	10.5	LNKL-G101	LNKL-G101P
3	G3/8”	11	LNKL-G102	LNKL-G102P
4	G1/2”	12	LNKL-G103	LNKL-G103P
4	G3/4”	12	LNKL-G105	LNKL-G105P
5	G1”	15	LNKL-G106	LNKL-G106P
*Lmin：最短螺紋長度

BST(錐形管螺紋)

外形尺寸	螺紋A	Lmin*（mm）	快速連接器零件號	堵頭零件號
1	BSPT 1/8”	9	LNKL-B100	LNKL-B100P
2	BSPT 1/4”	10.5	LNKL-B101	LNKL-B101P
3	BSPT 3/8”	11	LNKL-B102	LNKL-B102P
4	BSPT 1/2”	12	LNKL-B103	LNKL-B103P
4	BSPT 3/4”	12	LNKL-B105	LNKL-B105P
5	BSPT 1”	15	LNKL-B106	LNKL-B106P
*Lmin：最短螺紋長度

NPT-螺紋（依據ANSI/ASME B 1.20-1983標準）

外形尺寸	螺紋A	Lmin*（mm）	快速連接器零件號	堵頭零件號
1	NPT 1/8”	9	LNKL-N100	LNKL-N100P
2	NPT 1/4”	10.5	LNKL-N101	LNKL-N101P
3	NPT 3/8”	11	LNKL-N102	LNKL-N102P
4	NPT 1/2”	12	LNKL-N103	LNKL-N103P
5	NPT 3/4”	15	LNKL-N105	LNKL-N105P
6	NPT 1”	15	LNKL-N106	LNKL-N106P
*Lmin：最短螺紋長度

LNKL係列快速連接器的特殊型式

加長型LNKL係列快速連接器，用於外部空間有限的內螺紋部件的壓力測試，可根據客戶實際需求定製。

LNKL係列的技術參數

工作壓力：入口B：從真空最高可達200 bar。

操作壓力：入口P1，P2：6-12bar 壓縮空氣。

設計：主要結構部件采用防腐蝕性不鏽鋼和鋁合金材質；可根據客戶需求進行其它設計。

操作壓力：入口P：4至12bar 潔淨壓縮空氣。

密封件：主密封使用丁腈橡膠。可選用聚氨酯（Urethane）密封件用於磨損較大的應用環境。

泄露率：10-3mbar×l/s (10-4Pa×m3/s)

*此為標準品最低泄漏率；我們可以按需求提供更低泄漏率的裝置；這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。

操作步驟：

1、按下手柄，將快速連接器插入待測螺紋內；

2、鬆開手柄，快速連接器就此連接上。

操作形式：

規格尺寸：

外形尺寸	B1	D1	D2	D3	L1	L2	L3	L4	L5	L6
1	G 1/8"	15.5	25	25	5.2	89.1	15.6	29.7	24	18
2	G 1/4"	19.5	27	27	6.5	89.6	13.6	30.7	18	18
3	G 3/8"	24	32	32	8	96.1	14.6	34	18	18
4	G 1/2"	30	36	36	9	99.5	14.3	35	18	18
5	G3/4"	33.1	43.5	36	9.7	136	16.2	36	18	18
6	G3/4"	37.7	49	36	9.7	136	16.2	36	18	18
7	G1"	41.7	49	36	12.7	136	11.7	36	18	18
*規格尺寸以mm來表示

LNKL係列快速連接器
