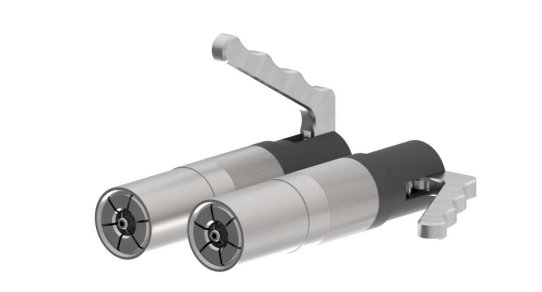

LWKL係列快速連接器
發布日期：2018-04-03 瀏覽次數：8921
- 產品介紹
- 性能特點
- 技術參數
- 資料下載
公製ISO螺紋
螺紋A
最大直徑
允許測試壓力
Lmin*（mm）
快速連接器零件號
堵頭零件號
外形尺寸
M8X1.0
4
100 bar
8
LWKL-M201-01
LWKL-M201-01P
1
M10X1.0
6
100 bar
8
LWKL-M201-02
LWKL-M201-02P
1
M12X1.0
8
100 bar
9
LWKL-M201-03
LWKL-M201-03P
1
M12X1.5
6
250 bar
10
LWKL-M201-04
LWKL-M201-04P
1
M14X1.5
8
250 bar
10
LWKL-M201-05
LWKL-M201-05P
1
M16X1.5
10
250 bar
11
LWKL-M201-06
LWKL-M201-06P
2
M18X1.5
12
250 bar
11
LWKL-M202-07
LWKL-M202-07P
2
M22X1.5
15
250 bar
12
LWKL-M202-08
LWKL-M202-08P
3
M26X1.5
18
10 bar
12
LWKL-M203-09
LWKL-M203-09P
3
M30X2.0
22
10 bar
14
LWKL-M203-10
LWKL-M203-10P
英製直管螺紋依據DIN ISO228-1標準
| 外形尺寸 | 螺紋A | 最大直徑 | 允許測試壓力 | Lmin*（mm） | 快速連接器零件號 | 堵頭零件號 |
| 1 | G1/8” | 5 | 20bar | 12 | LWKL-G100 | LWKL-G100P |
| 1 | G1/4” | 6 | 20bar | 12 | LWKL-G101 | LWKL-G101P |
| 1 | G3/8” | 9 | 20bar | 12 | LWKL-G102 | LWKL-G102P |
NPT-螺紋（依據ANSI/ASME B 1.20-1983標準）
| 3 | G3/4” | 18 | 20bar | 12 | LWKL-G105 | LWKL-G105P |
| 3 | G1” | 18 | 20bar | 15 | LWKL-G106 | LWKL-G106P |
| *Lmin：最短螺紋長度 | ||||||
| 外形尺寸 | 螺紋A | 最大直徑 | 允許測試壓力 | Lmin*（mm） | 快速連接器零件號 | 堵頭零件號 |
| 1 | NPT 1/8” | 5 | 350bar | 9.7 | LWKL-N100 | LWKL-N100P |
| 1 | NPT 1/4” | 7 | 350bar | 14 | LWKL-N101 | LWKL-N101P |
| 1 | NPT 3/8” | 10.5 | 350bar | 14 | LWKL-N102 | LWKL-N102P |
| 2 | NPT 1/2” | 14 | 350bar | 19 | LWKL-N103 | LWKL-N103P |
| 3 | NPT 3/4” | 18 | 350bar | 19 | LWKL-N105 | LWKL-N105P |
| 3 | NPT 1” | 24 | 350bar | 20.5 | LWKL-N106 | LWKL-N106P |
| *Lmin：最短螺紋長度 | ||||||
依據SAE J514 JIC37標準
| 外形尺寸 | 螺紋A | Lmin*（mm） | 快速連接器零件號 | 堵頭零件號 |
| 1 | UNF 5/16”-24 | 11.4 | LWKL-S100 | LWKL-S100P |
| 1 | UNF 3/8”-24 | 12.2 | LWKL-S101 | LWKL-S101P |
| 1 | UNF 7/16”-20 | 14 | LWKL-S102 | LWKL-S102P |
| 1 | UNF 1/2”-20” | 143 | LWKL-S103 | LWKL-S103P |
| 1 | UNF 9/16”-18 | 14.1 | LWKL-S104 | LWKL-S104P |
| 2 | UNF 3/4”-16 | 16.7 | LWKL-S105 | LWKL-S105P |
| 2 | UNF 7/8”-14 | 19.3 | LWKL-S106 | LWKL-S106P |
LWKL係列的技術參數
工作壓力：入口B：從真空最高可達350 bar。
設計：主要結構部件采用耐腐蝕性不鏽鋼和鋁合金材質；可根據客戶需求進行其它設計。
密封件：主密封使用丁腈橡膠（NBR）。
泄露率：10-3mbar×l/s (10-4Pa×m3/s)
*此為標準品最低泄漏率；我們可以按需求提供更低泄漏率的裝置；這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。
操作步驟：
1、按下手柄，將待測試件螺紋插入快速連接器內;
2、鬆開手柄，快速連接器就此連接上。
規格尺寸：
| 外形尺寸 | B | D | L | L1 |
| 1 | G1/8" | 33 | 134.7 | 86.4 |
| 2 | G1/4" | 40 | 137.2 | 86.4 |
| 3 | G3/8" | 52 | 137.2 | 86.4 |
| 規格尺寸以mm來表示 | ||||
