LWKN係列快速連接器，用於對外螺紋部件的壓力和真空測試、加注、封堵和放空等等；用手指把該快速連接器旋進螺紋測試件直到O型密封圈有適當的壓縮為止；密封無需扳手、密封膠和生料帶；丁腈橡膠（NBR）-密封件可以滿足大多數的工況要求； 該LWKN係列連接器可以作為一個帶介質入口的連接器，也可以作為一個堵頭。

公製ISO螺紋

外形尺寸	螺紋A**	B	Lmin*（mm）	允許測試壓力	快速連接器零件號	堵頭零件號
1	M10X1.0	G 1/8”	8	50bar	LWKN-M001	LWKN-M001P
2	M12X1.5	G 1/4”	10	50bar	LWKN-M002	LWKN-M002P
2	M14X1.5	G 1/4”	10	50bar	LWKN-M003	LWKN-M003P
3	M16X1.5	G 3/8”	11	50bar	LWKN-M004	LWKN-M004P
4	M18X1.5	G 3/8”	11	50bar	LWKN-M005	LWKN-M005P
5	M20X1.5	G 1/2”	**	50bar	LWKN-M006	LWKN-M006P
5	M22X1.5	G 1/2”	12	50bar	LWKN-M007	LWKN-M007P
6	M24X1.5	G 3/4”	14	50bar	LWKN-M008	LWKN-M008P
6	M26X1.5	G 3/4”	**	50bar	LWKN-M009	LWKN-M009P
*Lmin：最短螺紋長度 **指可按需提供

英製直管螺紋 依據DIN ISO228-1標準

外形尺寸	螺紋A	B	Lmin*（mm）	允許測試壓力	快速連接器零件號	堵頭零件號
1	G1/8”	G1/8”	12	50bar	LWKN-G001	LWKN-G001P
2	G1/4”	G1/4”	12	50bar	LWKN-G002	LWKN-G002P
3	G3/8”	G3/8”	12	50bar	LWKN-G003	LWKN-G003P
4	G1/2”	G1/2”	12	50bar	LWKN-G004	LWKN-G004P
5	G3/4”	G3/4”	12	50bar	LWKN-G005	LWKN-G005P
6	G1”	G1”	12	50bar	LWKN-G006	LWKN-G006P
*Lmin：最短螺紋長度

NPT-螺紋（依據ANSI/ASME B 1.20-1983標準）

外形尺寸	螺紋A	最大直徑	B	Lmin*（mm）	允許測試壓力	快速連接器零件號	堵頭零件號
1	NPT 1/8”	5	G1/8”	9.7	50bar	LWKN-N001	LWKN-N001P
2	NPT 1/4”	7	G1/4”	14	50bar	LWKN-N002	LWKN-N002P
3	NPT 3/8”	10.5	G3/8”	14	50bar	LWKN-N003	LWKN-N003P
4	NPT 1/2”	14	G1/2”	19	50bar	LWKN-N004	LWKN-N004P
5	NPT 3/4”	18	G3/4”	19	50bar	LWKN-N005	LWKN-N005P
6	NPT 1”	24	G1”	20.5	50bar	LWKN-N006	LWKN-N006P
*Lmin：最短螺紋長度 **指可按需提供

依據SAE  J514  JIC37°標準

外形尺寸	螺紋A	Lmin*（mm）	最大測試壓力	快速連接器零件號	堵頭零件號
1	UNF 3/8”-24	11.2	350 bar	LWKN-S001	LWKN-S001P
1	UNF 7/16”-20	12.7	350 bar	LWKN-S002	LWKN-S002P
1	UNF 9/16”-18	14.2	350 bar	LWKN-S003	LWKN-S003P
1	UNF5/8”-18	15.7	350 bar	LWKN-S004	LWKN-S004P
2	UNF 3/4”-16	19	350 bar	LWKN-S005	LWKN-S005P
2	UNF 7/8”-14	22.4	350 bar	LWKN-S006	LWKN-S006P
2	UN 1 1/16”-12	25.4	350 bar	LWKN-S007	LWKN-S007P
3	UN 1 1/16”-14	25.4	350 bar	LWKN-S008	LWKN-S008P
*Lmin：最短螺紋長度

LWKN係列技術參數

工作壓力：從真空最高達350bar。

設計： 主要結構部件采用防腐蝕性不鏽鋼材質，密封材料為丁腈橡膠（NBR），可根據客戶需求進行其它設計。

泄露率： 10-3mbar×1/s  (10-4Pa×m3/s)

*此為標準品最低泄漏率，我們可以按需求提供更低泄漏率的裝置，這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。

測試步驟：

1、如右圖所示，將LWKN係列快速連接器旋入測試件螺紋；

2、用手指輕輕擰緊，使快速連接器密封O形圈得到適當壓縮；

3、LWKN係列快速連接器就此連接上，即可施加測試壓力；

4、使用完畢後，應先切斷測試壓力後，再旋出快速連接器。

規格尺寸：

外形尺寸	B1	D1	L1	L2
1	G1/8″	22	25.2	35.2
2	G1/4″	27	26.2	40.2
3	G3/8″	32	27.9	37.9
4	--	35	27.9	37.9
5	G1/2″	37	32.7	50.7
6	G3/4″	44	33.7	51.7
7	G1″	52	39.4	59.9

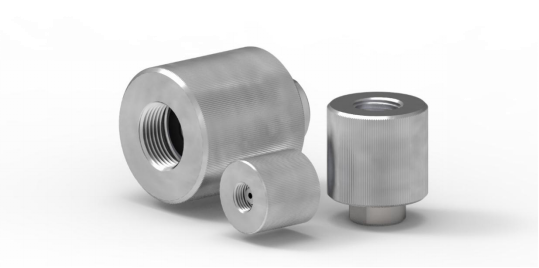

LWKN係列快速連接器
