LWKW係列快速連接器，用於對內螺紋部件壓力和真空測試、加注、封堵和放空等等。用手指把該快速連接器旋進螺紋測試件裏直到O型密封圈與端麵有接觸為止。密封無需扳手、密封膠和生料帶,（NBR）-密封件可以滿足大多數的工況要求，該LWKW係列可以作為一個帶介質入口的快速連接器，也可以作為一個堵頭。

外形尺寸	B	ΦD	L	L1	L2	A/F
1	G1/8″	20.5	33	10.5	47.3	17
2	G1/4″	25	36	10.7	50.7	19
3	G3/8″	30	39.5	11	57.3	24
4	G1/2″	35	47.5	14.5	70.7	30
5	G3/4″	43	50.5	15.6	76	36
6	G1″	50	60	18	*	*
7	*	60	55	19.2	84.3	50
8	*	69.5	62	19.2	94.4	60
9	*	82	70	21	100.7	75
規格尺寸以mm來表示 *是指可按需提供

LWKW係列快速連接器明細表

依據公製ISO螺紋

外形尺寸	螺紋A	Lmin*	快速連接器零件號	堵頭零件號	帶回轉接頭的快速
		(mm)			連接器零件號
1	M 5x0.8	7	LWKW-M001	LWKW-M001P	LWKW-M001S
1	M 6x1.0	7	LWKW- M002	LWKW- M002P	LWKW- M002S
1	M 8x1.0	7	LWKW- M003	LWKW- M003P	LWKW- M003S
1	M10x1.0	7	LWKW- M004	LWKW- M004P	LWKW- M004S
1	M10x1.5	7	LWKW- M005	LWKW- M005P	LWKW- M005S
2	M12x1.0	7	LWKW- M006	LWKW- M006P	LWKW- M006S
2	M12x1.5	9.5	LWKW-M007	LWKW-M007P	LWKW-M007S
2	M12x1.75	9.5	LWKW- M008	LWKW- M008P	LWKW- M008S
2	M14x1.5	9.5	LWKW- M009	LWKW- M009P	LWKW- M009S
3	M16x1.5	10.5	LWKW- M010	LWKW- M010P	LWKW- M010S
3	M18x1.5	10.5	LWKW- M011	LWKW- M011P	LWKW- M011S
4	M20x1.5	10.5	LWKW- M012	LWKW- M012P	LWKW- M012S
4	M22x1.5	10.5	LWKW- M013	LWKW- M013P	LWKW- M013S
5	M24x1.5	11	LWKW- M014	LWKW- M014P	LWKW- M014S
5	M26x1.5	11	LWKW- M015	LWKW- M015P	LWKW- M015S
Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。

依據英製管螺紋

外形尺寸	螺紋A	Lmin*(mm)	允許測試壓力	快速連接器零件號	堵頭零件號
1	G1/8″	7	345bar	LWKW- G001	LWKW- G001P
2	G1/4″	9.5	345bar	LWKW- G002	LWKW- G002P
3	G3/8″	10.5	276bar	LWKW- G003	LWKW- G003P
4	G1/2″	10.5	276bar	LWKW- G004	LWKW- G004P
5	G3/4″	11	276bar	LWKW- G005	LWKW- G005P
6	G1″	12.5	276bar	LWKW- G006	LWKW- G006P
7	G1 1/4″	**	276bar	LWKW- G007	LWKW- G007P
8	G1 1/2″	**	210bar	LWKW- G008	LWKW- G008P
9	G2″	**	172bar	LWKW- G009	LWKW- G009P
Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。

依據錐形英製管螺紋（BSPT螺紋）

外形尺寸	螺紋A	Lmin*(mm)	允許測試壓力	快速連接器零件號	堵頭零件號	帶回轉接頭的快速
						連接器零件號
1	G1/8″	7	345bar	LWKW-B001	LWKW-B001P	LWKW-B001S
2	G1/4″	9.5	345bar	LWKW-B002	LWKW-B002P	LWKW-B002S
3	G3/8″	10.5	276bar	LWKW-B003	LWKW-B003P	LWKW-B003S
4	G1/2″	10.5	276bar	LWKW-B004	LWKW-B004P	LWKW-B004S
5	G3/4″	11	276bar	LWKW-B005	LWKW-B005P	LWKW-B005S
6	G1″	12.5	276bar	LWKW-B006	LWKW-B006P	LWKW-B006S
Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。

NPT-螺紋

外形尺寸	螺紋A	Lmin*	允許測試壓力	快速連接器零件號	堵頭零件號	帶回轉接頭的快速
		(mm)				連接器零件號
1	NPT 1/8″	7	345bar	LWKW-N001	LWKW-N001P	LWKW-N001S
2	NPT 1/4″	9.5	345bar	LWKW-N002	LWKW-N002P	LWKW-N002S
3	NPT 3/8″	10.5	276bar	LWKW-N003	LWKW-N003P	LWKW-N003S
4	NPT 1/2″	10.5	276bar	LWKW-N004	LWKW-N004P	LWKW-N004S
5	NPT 3/4″	11	276bar	LWKW-N005	LWKW-N005P	LWKW-N005S
6	NPT 1″	12.5	276bar	LWKW-N006	LWKW-N006P	LWKW-N006S
7	NPT 1 1/4″	**	276bar	LWKW-N007	LWKW-N007P	LWKW-N007S
8	NPT 1 1/2″	**	210bar	LWKW-N008	LWKW-N008P	LWKW-N008S
9	NPT 2″	**	172bar	LWKW-N009	LWKW-N009P	LWKW-N009S
Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。

依據SAE  J514  JIC37°標準

外形尺寸	螺紋A	Lmin*	允許測試壓力	快速連接器零件號	堵頭零件號	帶回轉接頭的快速
		(mm)				連接器零件號
1	UNF 3/8″-24	7	345bar	LWKW-S001	LWKW-S001P	LWKW-S001S
1	UNF 7/16″-20	7	345bar	LWKW-S002	LWKW-S002P	LWKW-S002S
2	UNF 1/2″-20	9.5	345bar	LWKW-S003	LWKW-S003P	LWKW-S003S
2	UNF 9/16″-18	9.5	345bar	LWKW-S004	LWKW-S004P	LWKW-S004S
3	UNF 3/4″-16	10.5	276bar	LWKW-S005	LWKW-S005P	LWKW-S005S
4	UNF 7/8″-14	10.5	276bar	LWKW-S006	LWKW-S006P	LWKW-S006S
5	UNF 11/16″-12	11	276bar	LWKW-S007	LWKW-S007P	LWKW-S007S
6	UNF 15/16″-12	11	276bar	LWKW-S008	LWKW-S008P	LWKW-S008S
Lmin*：最短螺紋長度 **是指可按需提供 特殊尺寸可按客戶需求定製。

LWKW係列的技術參數

工作壓力：入口B: 從真空最高達350bar。

設計：主要結構部件采用耐腐蝕性不鏽鋼材質。密封材料為丁腈橡膠（NBR），可根據客戶需求進行其它設計。

泄露率：10-3mbar×1/s (10-4Pa×m3/s)

*此為標準品最低泄漏率，我們可以按需求提供更低泄漏率的裝置，這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。

測試步驟：將快速連接器用手指捏緊旋進測試件至O型圈接觸測試件端麵位置，快速連接器就此連接上。

使用方法:

1、將LWKW係列快速連接器旋入螺紋裏；

2、用手指輕輕旋緊，使連接密封O形圈得到適當壓縮；

3、LWKW係列快速連接器就此連接上，即可施加測試壓力；

4、使用完畢後，應先切斷測試壓力後，再旋出連接器。

規格尺寸：

帶介質入口和回轉接頭快速連接器

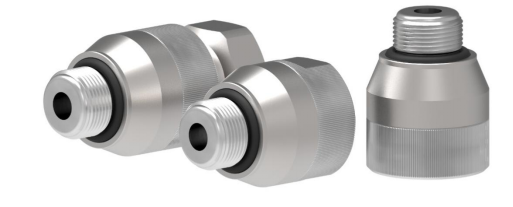

LWKW係列快速連接器
