隨著科技快速發展和人們日益高要求的生活品質，防水等級成為了人們購買各種電子產品時必須關注的一項指標。在IP防水等級中，數字越高代表防水性能越好，對應的測試壓力也會不同。

IP54等級

IP54等級是較低的防水等級，要求產品在輕微的噴濺和灰塵下仍能正常操作。其測試壓力相對比較低，一般在1-5kPa左右。這種防水等級適用於一些日常使用的產品，比如筆記本電腦等。而在汽車電子領域，一些必須防止雨水滲入的控製器、傳感器等也會被要求達到IP54的防水等級。

IP67等級

IP67等級則是比較高的防水等級，要求產品能夠在1米深的水中停留30分鍾而不會出現問題。測試壓力也隨之提高，達到了10kPa左右。這種防水等級非常適用於智能手機等手持電子產品。此外，一些傳感器、控製盒等電器產品也需要達到IP67等級，以確保其在惡劣的工作環境中依然能夠正常工作。

電子產品，手機，手表對IP的要求已經具有普遍性，蘋果，三星，以及國內的大部分品牌手機都會通過IP67的測試，

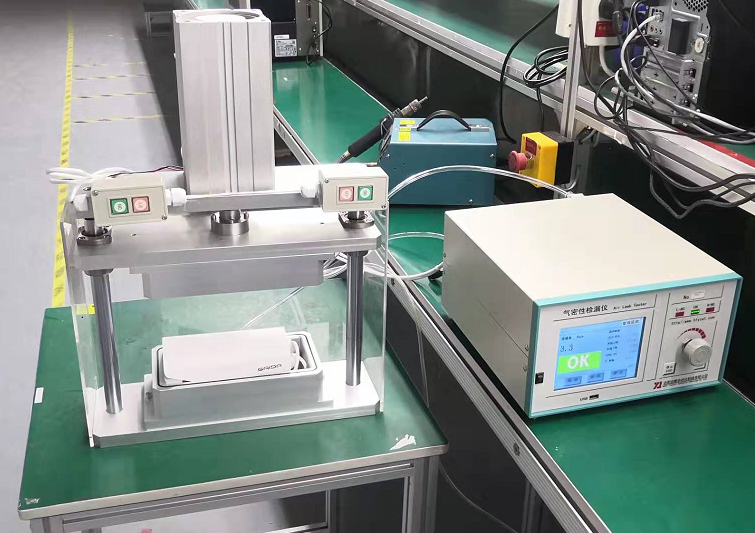

下麵是一款手表的防水氣密測試設備

針對防水手表，手機實際使用的環境一般在大氣環境中，不受壓力，提出要達到IP67的防水要求，主要是因為產品可以水洗，或者可以佩戴遊泳，這樣提高了產品本身的要求，實際洗手時承受的水壓極小，但是成為了產品的賣點之一。

戶外的攝像頭，電表，控製箱也需要滿足一定的防水等級，作為固定的設備，一般滿足放噴濺的IP54等級即可，但是眾多客戶采用了IP67的標準，這是對產品質量的提高。

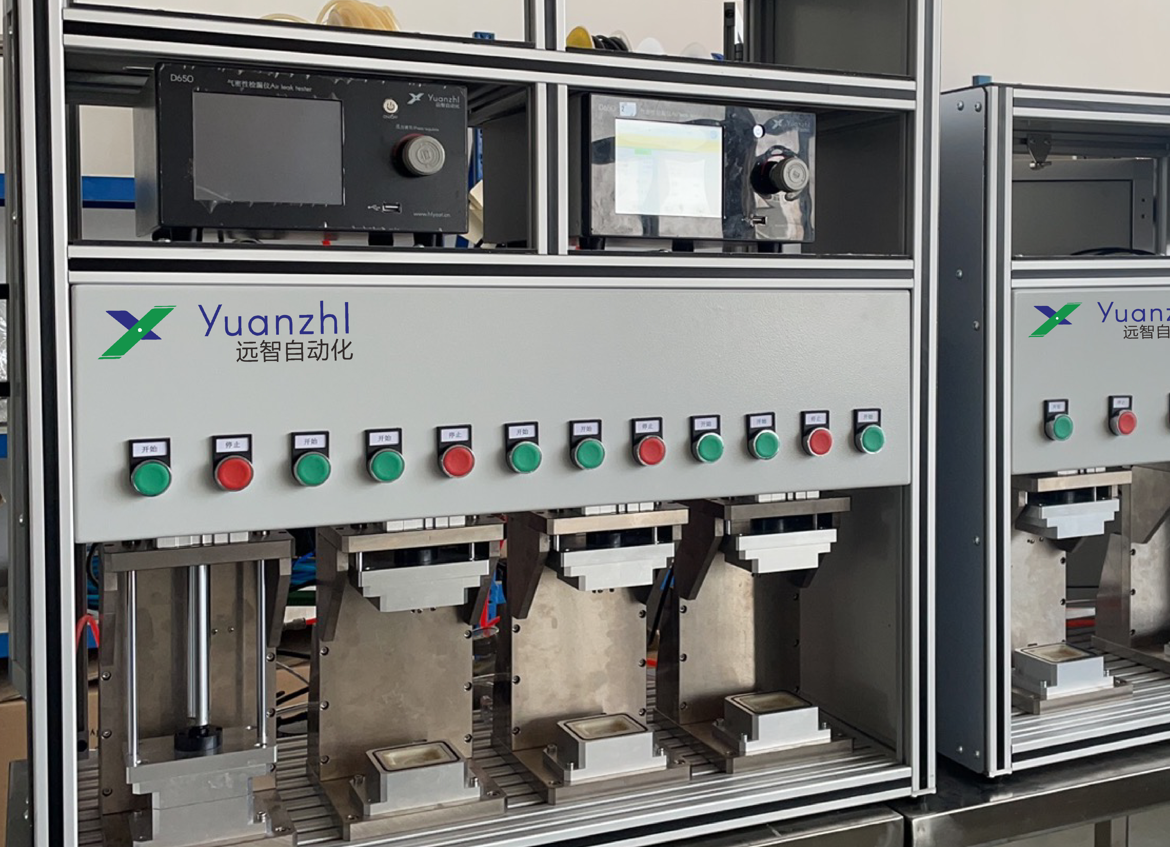

下圖的一款戶外攝像機采用的就是15kPa的測試壓力進行測試，滿足在5s泄漏值不大於30Pa的質量控製標準。

IP68等級

產品能在1米深的水中停留超過30分鍾而不出現問題，超過30分鍾，這個沒有具體的規定，具體由用戶或者製造商自己把握，並且具有防塵和耐撞擊功能。測試壓力更高，實際中，很多客戶會谘詢IP68使用多大的測試壓力，這讓很多客戶犯難，因為IP68的規定達到了10kPa。這種防水等級適用於一些極端條件下的電子產品，比如潛水相機、救生器材等。

那麽在實際中又如何知道或者確定采用什麽樣的測試條件了，我們舉一個例子，下麵是一款新能源使用的電子冷卻泵。

電子冷卻泵的使用有水的環境中，而且是對液體是一個運輸的過程，動態對冷卻液體進行循環，對製造商來說，這也是IP67的要求，但是因為在實際的工況是帶壓工作，而且壓力較大，液冷泵的工作就是講冷卻液在整個熱管理的液冷板，電池冷卻管路，或者電機的冷卻管路進行循環，而在這些內部工作的液體壓力達到了2bar，而本身電子液冷泵因為內部采用了電子控製，需要防止液體流入電子pcb或者芯片電路內部，避免造成更大的損失，一旦循環泵停止工作，就會造成整體熱管理係統停止工作，而發生事故。

所以在客戶的實際現場，遠智自動化公司的工程師和客戶進行了大量的實驗，確定了測試的技術標準和參數。采用了D650氣密檢漏儀和A830檢漏儀，這兩款都是可以達到5bar 的工作壓力。測試采用了較為嚴格的指標，15s的泄漏不能超過30Pa。

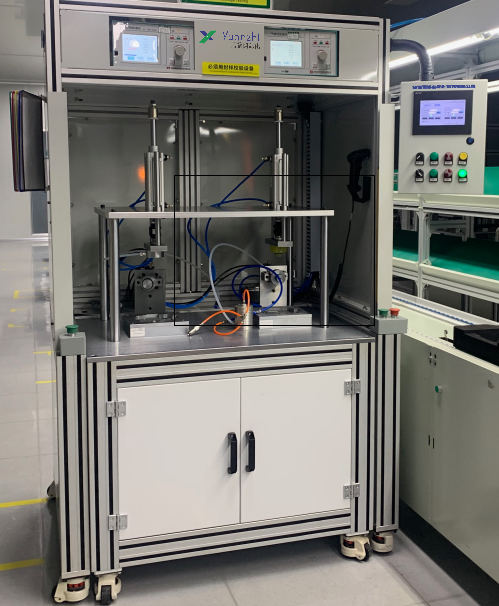

下圖為91成人抖音自動化提高的液冷泵，新能源汽車電子水泵的氣密檢測設備。

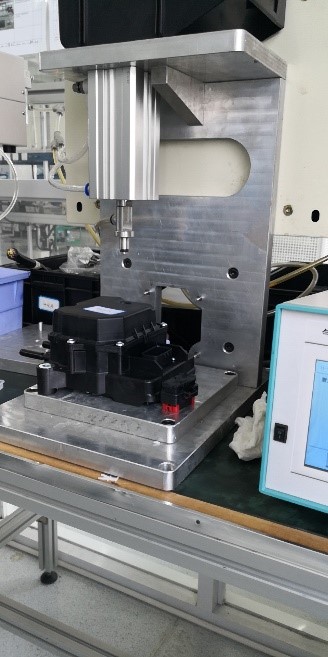

尿素控製器的高壓力氣密測試

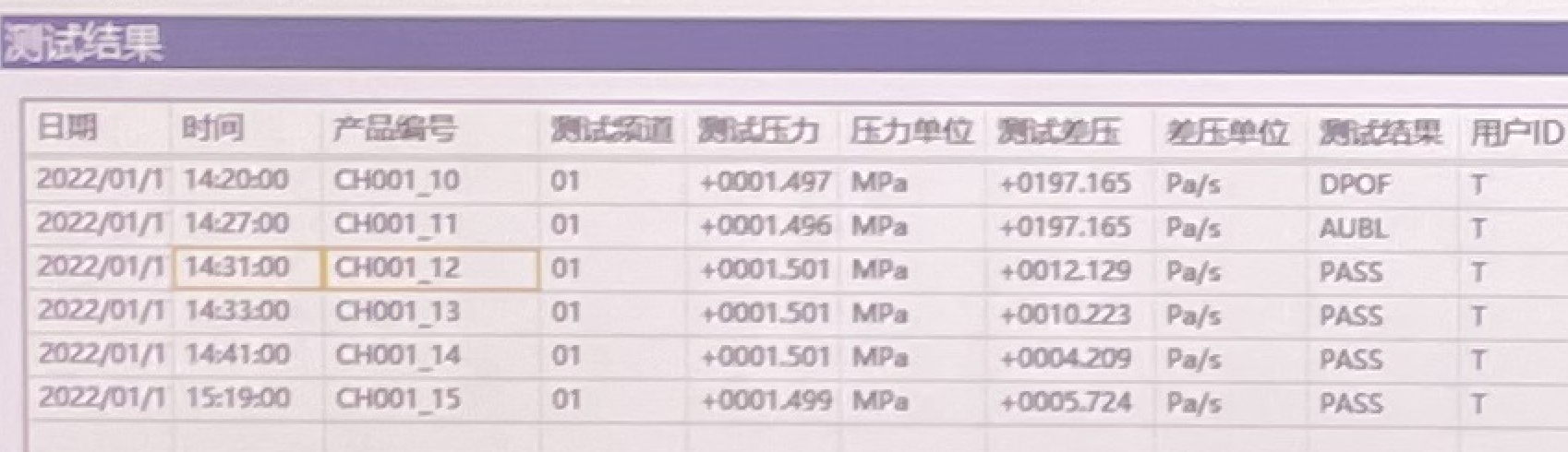

再看看下麵的一款產品，實際客戶也是要求的IP68測試，但是最後和客戶溝通協商采用了1MPa的測試壓力，泄漏值為5ML/min。與標準規定的水深1米又很大的差距的。

沒有最高，隻有更高

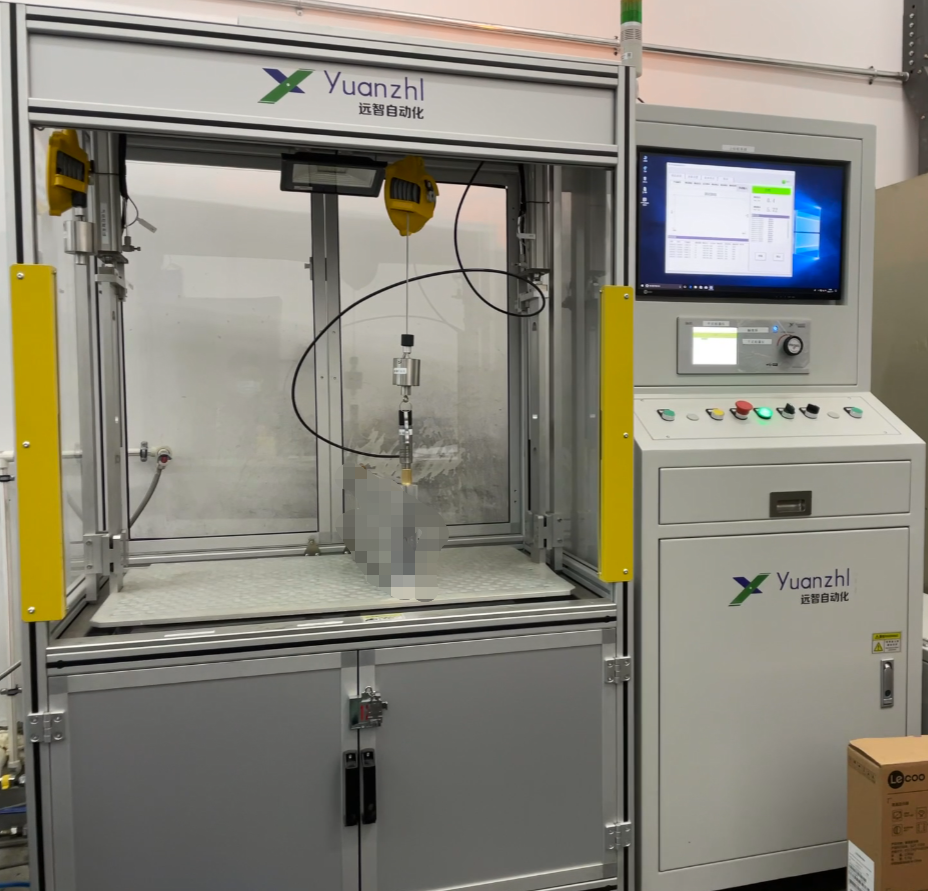

我們生活麵對的IP67或者IP68一般到3-5bar就很大了，剛剛提到的1MPa就是很高的，但是在軍工行業還是又更高的，某電子所一款用在雷達散熱的零件，實際使用中采用了1.5MPa的測試壓力，測試值是60s，泄漏值在100Pa。高壓測試，小泄漏，這是非常嚴格的測試，目的是保證軍（jun1）工產品質量的過硬。

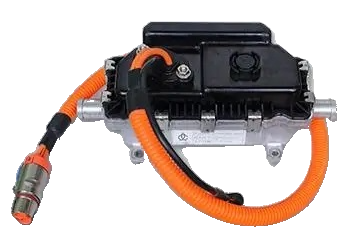

新能源汽車駐車加熱器及暖風散熱器

汽車的加熱器有電加熱和通過液體水循環加熱，電加熱顧名思義是采用電的方式，不涉及到IP防護等級，采用液體循環，就同樣需要進行漏水測試，加熱或者常溫液體不能泄漏出來，那會帶來安全風險和隱患。和汽車散熱器一樣，通過水係統，汽車的散熱水係統常規都在1.8bar-2bar。但是部分客戶采用了4bar的壓力進行測試，保證整個係統可以達到最高的測試效果。

通過上麵我們看到IP67和IP68的要求在《IP防水等級》中規定的水深是明確的，但是實際應用中是變化的，具體采用什麽樣的標準，以實際的情況進行，需要大量的實驗工作。

IP防水測試時氣密檢漏儀的選擇

在實現防水等級要求的過程中，氣密測試是非常關鍵的一步。氣密測試要求測試設備具有一定的壓力控製和精度，以精確地測試產品的密封性能。測試壓力也會根據產品類型和防水等級的要求進行相應的調整。

氣密檢漏儀

依據壓力劃分為直壓型和差壓型，直壓型采用壓力傳感器或者壓力變送器采集壓力，並根據壓力的釋放，判斷壓力是否下降，這種方式精度低，目前國內的壓力傳感器準確度普遍在0.25%F.S，如果使用滿量程100kPa，那麽可以得到確定的準確度時100*0.025kpa，就是0.25kpa，也是250Pa.雖然眾多檢漏儀製造商通過軟件算法進行了修正，但是無法突破傳感器本身的限度，說明這裏傳感器隻能測量大約250Pa的泄漏值，且線性和溫度特性都受製於準確度。

差壓型檢漏儀

差壓檢漏儀基於差壓傳感器作為測量本體，常規的都是在0.07-0.2%F.S的準確度，采用1000Pa量程的傳感器采集顯示，物理準確度達到了0.7-2Pa,相對於直壓法的儀器準確度提高了100-200倍。極大的測試的效率和準確，提高質量。選擇氣密儀器進行密封測試，為的是提高產品質量，不應該選擇不符合要求的儀器，那反而會降低產品的質量。

91成人抖音自動化自成立10多年來，一直深耕於氣密儀器的研發和應用，研製出符合氣密儀使用的差壓傳感器，體積小，準確穩定，適合模塊化的儀器裝配。

最後需要注意的是，防水等級和氣密測試雖然很重要，但並不能完全保證產品在水環境下使用的安全性。在實際使用中，用戶也需要注意持續時間、水溫、水質等因素，以免損壞產品和影響安全。
