本機是單台單工位試漏機， 檢測對象為機油冷卻器蓋。設備上部采用氣缸聯接部件下壓封堵部件，下部采用定位底板，定位底板設置充氣孔設計為RC 1/8螺紋孔。上部密封壓杆與工件接觸部位件采用柔性壓緊，接觸麵采用尼龍，以免壓花工件表麵。密封位置采用開模仿型密封件，已經保證密封的可靠性，並保證密封位置不出現微泄漏。工件內部設置尼龍填充塊，減小內容積，減少檢測節拍，提高檢測檢測精度。設備采用雙按鈕啟動，安全光柵和上部鋁型材及下部櫃體安裝門鎖以保證工作狀態時對操作人員的安全保證，避免操作不當對操作人員的傷害。設備操作麵板安裝有急停按鈕能及時快速切斷設備電源。產品檢測不合格有聲光報警提醒操作人員，合格則麵板綠燈亮。綠燈和紅燈則為檢測結果顯示，作用等同於麵板上的綠燈和聲光報警器作用。

  設備主要由主機體、自動密封夾緊封堵裝置、氣動係統、電控係統、氣密檢測係統和防護等輔助裝置組成。

  檢測節拍

  序號節點名稱時間/S備注

  合格產品檢測時間以實際檢測時間為準； 保證保壓時（平衡1+平衡2）為30s

  1人工將工件放入檢測設備3

  2檢測設備氣缸封堵工件2

  3氣密性檢測42

  4檢測設備氣缸回位2

  5人工將工件退出檢測工位3

  節拍52

  通斷檢測說明描述

  概述:

  該測試台主要是測試管件的通斷，測試產品有無堵塞情況。

  該測試台按照要求設置了自動上料工位，上料到檢測位時進行產品的通斷測試。設備可設定一定的壓力，在一定的壓力下進行流量測試，超差自動提示，具有多種調整功能。

  該設備配置送管機構，管檢測機構，調節機構，機架等部分組成；設備為半自動設備，需要人工手動上料，設備自行完成管的搬運及測試；設備運行節拍（即測一根管是否通暢的時間預估為7-12s），可滿足50-2000mm的圓管的搬運及管路通暢測試

  通斷型設備基本要求

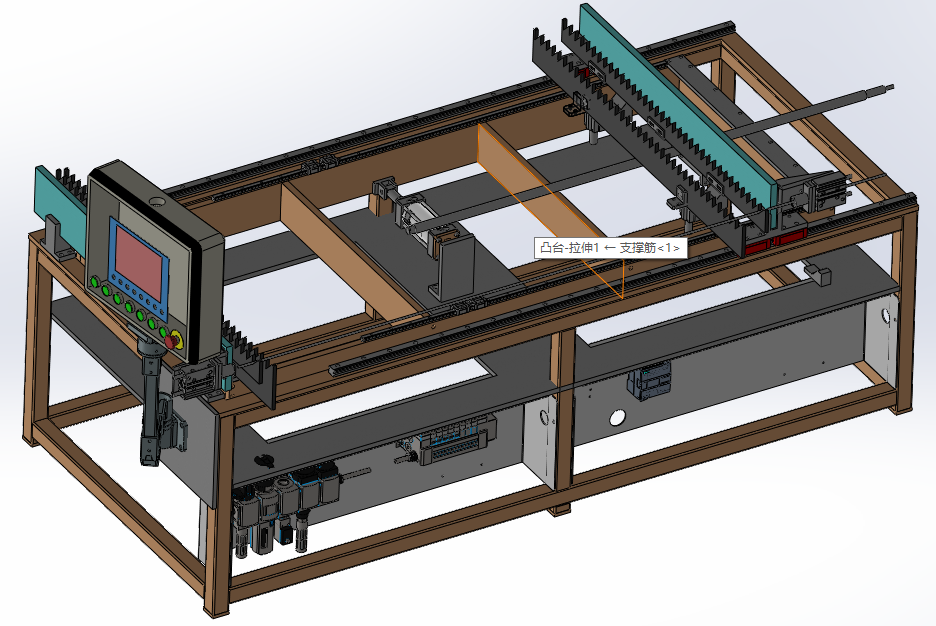

  設備簡圖

  功能說明：

  1.調節機構的絲杠頂端開有螺釘的六角形，可使用風槍快速調節寬度；

  2.通過直線導軌實現調節運送齒條和調節機構同步移動；

  3.通氣氣缸固定在調節板上，同步移動。

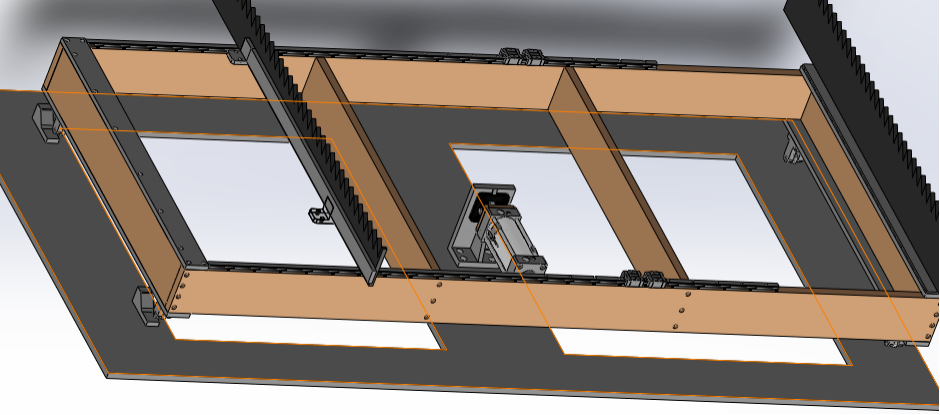

  1.主氣缸帶動送管機構前後運動，運送齒條，固定齒條及高低塊共同作用，完成管的搬運；

  2.固定齒條和運送齒條均采用尼龍材質，避免損傷工件；

  1.設備采用懸臂機構，方便員工操作；

  2.工件運送到檢測位，左右管檢測氣缸推出，定位塊定位並夾緊工件，通氣後檢測流量；

  3.定位塊采用尼龍/鋁材質，通過追導向和通氣孔實現夾緊和通氣進行，節約測試時間。

  設備整體說明

  1：設備主體尺寸： 2200*1000*900mm（不含懸臂）

  2：設備適用管材長度50-2000mm（超長產品可拆下封堵頭進行外部安裝）

  3：設備測試壓力範圍100-800KPA之間

  4：流量顯示精度1L/MIN

  5：設備功率500W

  序號部 件 名 稱產地及生產廠家

  1PLC三菱

  2氣缸亞德客

  3電磁閥亞德客

  4觸摸屏MCGS

  5絲杆TBI

  6導軌及滑塊HIWIN

  7電控配件施耐德

  8流量傳感器SMC

  試漏機各係統技術條件和功能描述

  3.1設備功能

  本設備為機油冷卻器蓋密封性氣體泄漏檢測設備。通過對工件充入預定壓力的空氣，然後進行保壓，采用差壓式空氣泄漏檢測儀完成整個檢測過程,通過被測工件內容腔的壓力變化值來判斷工件是否泄漏。並給出聲光報警信號。

  3.2 設備概述

  試漏機為幹式定量氣密性檢測設備。

  被測工件經由人工送入試漏機測試工位。操作者雙手按啟動按鈕，主壓封下行,完成定位夾緊動作，利用彈簧機構保證每次夾緊並且不壓傷工件。再手動上堵頭側壓封堵。壓封到位後，自動充氣檢測，在檢測過程中，測漏儀根據設定值自動判定合格不合格，並有指示燈顯示。人工取出工件，進行下一個檢測；

  3.3設備結構形式及特點

  3.3.1機械結構

  設備結構：在測漏機內部工件的夾緊、 測漏均自動完成。

  3.3.2封堵結構

  封堵動力采用氣動手動封堵，封堵可靠，快捷。

  3.3.3測漏儀：泄漏檢測儀,其特點如下:

  ?觸摸屏畫麵顯示；

  ?通過觸摸鍵及數字鍵的操作設定參數；

  ?泄漏校正功能，測出流量係統，將泄漏引起的差壓用ml/min，Pa等流量單位顯示；

  ?信號監控，在畫麵上監控儀器與外部控製器的信號連接狀態；

  ?高亮度的報警功能，當測試品泄漏時檢測儀器具有聲光報警功能；

  IP69K防水實驗要求(氣密性檢漏要求)：

  汽車企業IP69K防水試驗要求汽車企業標準對IP69K防水試驗的要求:一般來說大汽車公司的企業標準要嚴格於國際標準，不過具體到防水試驗上，基本上在本國汽車待業或者ISO標準的基礎上改進。德國大眾汽車公司對汽車電器電子產品的通用試驗要求中對防水試驗的要求就是引用自德DIN40050-9標準中的IPX9K的基本要求，不過對測試水溫調整為10℃，噴水位置改為40度角，測試樣品預處理達到一定的高溫值來測。美國通用汽車公司則引用ISO 20653標準的IP防水等級。法國標誌公司對環境試驗要求中引用了DIN40050-9中的IPX4K的要求，不過把擺管旋轉角度改為360度，測試時間在400kPa水壓下也相應加長到1個小時，100kPa水壓下修改為通電1小時斷電2小時共進行8個循環試驗。日係汽車標準基本采用JIS D 0203的測試方法.

  ECU檢漏方案

  檢測要求：

  a、檢測壓力：400kPa（綜上所述所定）

  b、漏率:1mL/min（初定）

  夾具密封過程描述：

  1).工件放入,側封氣缸封堵工件接插件口，

  上充氣口封堵工件，啟動檢漏儀。

  2).側麵擠壓形成徑向密封作用，檢漏儀自

  動完成充氣、平衡、檢測，數據顯示

  記錄過程，

  3).去下工件，重複上述過程檢下一個工件。

  氣密性檢測的實現

  班前係統自檢

  1）.接通氣源電源

  2）.將無泄漏標準標準工件件插入夾具

  3）.按啟動按鈕開始檢測

  4）.檢測結果不應超過±0.1mL/min

  5）.紅色按鈕是停止鍵，檢測過程需中斷時按下任一個即可

  6) .班前係統自檢應做好記錄，建議班後也進行自檢，這樣設備在這一個班

  內的檢測是完美的。
