消聲器及三元催化器等排氣係統的氣密性檢測方法和實例

隨著對排放和環保的要求，國家對汽車的消音器和排氣係統的排放進行要求和規定，並製定了相關的標準，要求製造商按照標準進行製造，91成人抖音自動化生產的氣密性檢測儀和檢測設備很好的滿足了排氣係統氣密性的要求檢測。

一．消聲器/三元催化器密封檢測執行的相關標準執行標準:

QC/T631-2009 汽車排氣消聲器總成技術條件和試驗方法（2010年實施）

HJ/T383-2007環境保護產品技術要求汽車發動機排氣消聲器（2008年實施）

描述：QC/T 631-2009國標代替1999的國標，各項標準相應提高，在氣密性檢測上尤為重要。

原文：密封性漏氣量綜合有較大幅度的提高，並對單級和多級分別加以規定（見4.5）

環保部HJ/T383-2007的要求比國標更高，體現在國標是抽檢，環保部的HJ/T383-2007規定氣密性檢測出廠必須檢測。

二. 氣密性檢測的方法：

1. QC/T631-2009規定的氣密性檢測方法：

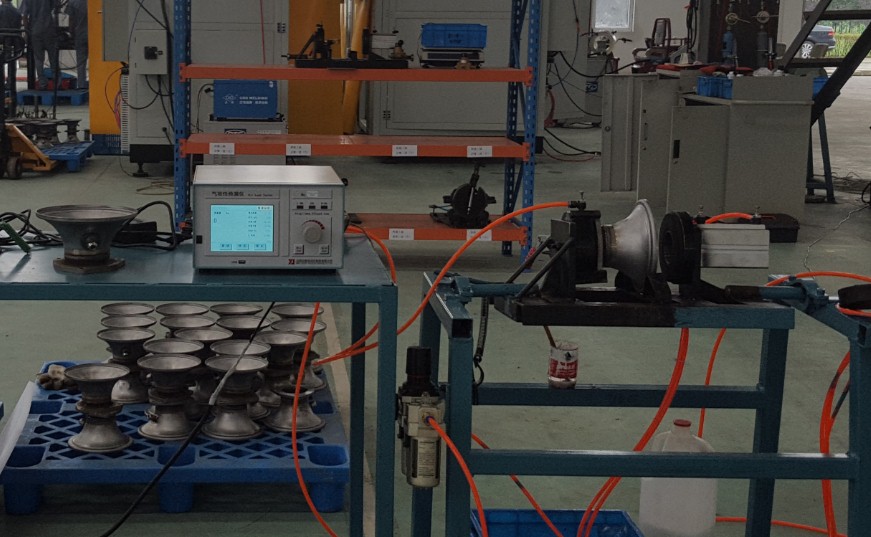

將消聲器固定在氣密性試驗台上，消聲器相對壓力穩定在30+1kpa，在3min內測量消聲器每分鍾的漏氣量。

檢測原理：

2.  QC/T631-2009規定密封性必須要有漏氣量的顯示，量化。泄漏量為20L/min（見標準3.3，4.5，5.2），這是普通的水檢無法滿足的。

針對這種泄漏量的要求，91成人抖音自動化推薦使用LA502型氣密性檢測儀（流量型），鏈接到型號產品頁麵：LA502

（原文如下）

3.3密封性leakproofness

消音器密閉的程度，用漏氣量表示

4.5密封性

消聲器相對氣壓穩定在30kPa1kPa時，消聲器漏氣量不超過30L/min；如總成有2級或者2級以上單體消聲器組成，前級漏氣量不超過20L/min,總漏氣量不超過50L/min。

5.2密封性實驗

將消聲器各部件按照裝車位置連載一起，固定在密封性試驗台上，如消聲器結構有排水口，實驗需要將排水孔堵住，向消聲器內加入規定壓力的壓縮空氣，待壓力穩定並保持30s後，記錄消聲器3分鍾或者180s內的泄漏量，測量3次，計算平均值；

3.       HJ/T383-2007環境保護產品技術要求汽車發動機排氣消聲器對氣密性檢測的要求：

4.2.6消聲器在實驗呀為30kPa下進行氣密性檢測，漏氣量要符合規定值；

5.5氣密性實驗

將消聲器的進氣端和壓縮空氣連接，然後將消聲器出氣端堵住。

在試壓壓力30kPa壓力下，穩定後獨處流量值，該流量值就是消音器的漏氣量；

而在出廠的檢驗規則中，明確了消音器的漏氣量為必須檢測項目。

4.  國標規定的其他檢測：

耐壓強度試驗

其中4.6對耐壓強度提出在300kpa10kpa的水壓下應該無破損和變形。

其中4.7對內牙耐久性進行規定，消聲器在0-98kpa 5kpa水壓範圍連續加壓2*10e4次無破損。
