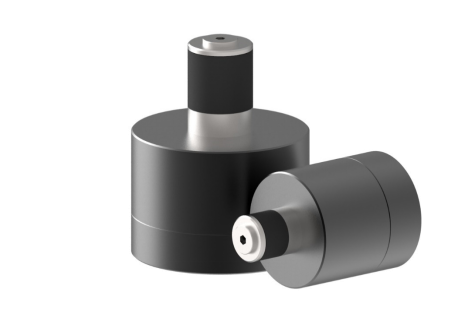

KLN係列快速連接器，用於對直管，鑽孔和內螺紋部件的壓力與氣密測試。它利用橡膠密封件彈性密封的原理，可密封圓形與粗糙的表麵並適應較大公差的測試件，氣動驅動可應用於自動化氣密測試；該快速連接器在檢漏時利用密封件和測試件表麵之間的摩擦力連接，因此快速連接器密封件和被測件密封麵不能沾水或其它潤滑物質，該快速連接器不會對測試件施加軸向力和側向力，特殊的雙位快速連接器可按需提供，用來密封彼此間距很近的兩個端口（見附1圖，特殊類型），軸加長的KLN係列快速連接器也可更具實際需求提供（見附2圖，特殊類型）。

外形尺寸	密封範圍A	Lmin*（mm）	KLN型	KLN型		更換密封件
	(mm)		零件號	封堵零件號	密封件號	零件號
1	7.7-8.3	12.2	KLN01-0300	KLN01-0300 P	1	KLN01-0300 NBR
1	8.4-10.0	13.4	KLN01-01	KLN01-01 P	1	KLN01-01NBR
1	10.0-11.0	15	KLN1-11	KLN1-11 P	1	KLN1-11 NBR
1	11.0-12.0	15	KLN1-12	KLN1-12 P	1	KLN1-12 NBR
1	12.0-13.0	15	KLN1-13	KLN1-13 P	1	KLN1-13 NBR
1	13.0-14.0	15	KLN1-14	KLN1-14 P	1	KLN1-14 NBR
1	14.0-15.0	15	KLN1-15	KLN1-15 P	1	KLN1-15 NBR
1	15.0-16.0	15	KLN1-16	KLN1-16 P	1	KLN1-16 NBR
2	16.0-17.0	15	KLN2-21	KLN2-21 P	1	KLN2-21 NBR
2	17.0-18.0	15	KLN2-22	KLN2-22 P	1	KLN2-22 NBR
2	18.0-19.0	15	KLN2-23	KLN2-23 P	1	KLN2-23 NBR
2	19.0-20.0	15	KLN2-24	KLN2-24 P	1	KLN2-24 NBR
2	20.0-21.0	15	KLN2-25	KLN2-25 P	1	KLN2-25 NBR
2	21.0-22.0	15	KLN2-26	KLN2-26 P	1	KLN2-26 NBR
3	22.0-23.5	27.8	KLN3-31	KLN3-31 P	2	KLN3-31 NBR
3	23.5-25.0	27.8	KLN3-32	KLN3-32 P	2	KLN3-32 NBR
3	25.0-26.5	27.8	KLN3-33	KLN3-33 P	2	KLN3-33 NBR
3	26.5-28.0	27.8	KLN3-34	KLN3-34 P	2	KLN3-34 NBR
4	28.0-30.0	27.8	KLN4-41	KLN4-41P	2	KLN4-41 NBR
4	30.0-32.0	27.8	KLN4-42	KLN4-42P	2	KLN4-42 NBR
4	32.0-34.0	27.8	KLN4-43	KLN4-43P	2	KLN4-43 NBR
4	34.0-36.0	27.8	KLN4-44	KLN4-44P	2	KLN4-44 NBR
5	36.0-38.0	40.9	KLN5-51	KLN5-51 P	3	KLN5-51 NBR
5	38.0-40.0	40.9	KLN5-52	KLN5-52 P	3	KLN5-52 NBR
5	40.0-42.0	40.9	KLN5-53	KLN5-53 P	3	KLN5-53 NBR
5	42.0-44.0	40.9	KLN5-54	KLN5-54 P	3	KLN5-54 NBR
6	44.0-46.0	41.4	KLN6-61	KLN6-61P	3	KLN6-61NBR
6	46.0-48.0	41.4	KLN6-62	KLN6-62P	3	KLN6-62 NBR
6	48.0-50.0	41.4	KLN6-63	KLN6-63P	3	KLN6-63 NBR
6	50.0-52..0	41.4	KLN6-64	KLN6-64P	3	KLN6-64 NBR
6	52.0-56.0	41.4	KLN6-65	KLN6-65P	3	KLN6-65 NBR
7	56.0-59.0	41.4	KLN7-71	KLN7-71 P	3	KLN7-71 NBR
7	59.0-62.0	41.4	KLN7-72	KLN7-72 P	3	KLN7-72 NBR
7	62.0-65.0	41.4	KLN7-73	KLN7-73 P	3	KLN7-73 NBR
8	65.0-69.0	41.4	KLN8-81	KLN8-81 P	3	KLN8-81 NBR
8	69.0-72.0	41.4	KLN8-82	KLN8-82 P	3	KLN8-82 NBR
8	72.0-75.0	41.4	KLN8-83	KLN8-83 P	3	KLN8-83 NBR
8	75.0-78.0	41.4	KLN8-84	KLN8-84 P	3	KLN8-84 NBR

KLN係列的技術參數

工作壓力：入口B：從真空至最高9bar，其他壓力範圍可按需提供，當應用在受壓環境下時，KLN係列快速連接器必須由一個固定裝置來固定好，僅對於真空應用環境下，不需要固定裝置。

操作壓力：入口P：4至12bar 潔淨壓縮空氣。

設計:殼體，活塞和墊圈為鋁質合金。

密封件：主密封使用丁腈橡膠/氯丁二烯材質的O型圈。

可選用聚氨酯（Urethane）密封件用於磨損較大的應用環境。

泄露率：10-3mbar×l/s (10-4Pa×m3/s)

*此為標準品最低泄漏率，我們可以按需求提供更低泄漏率的裝置，這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。

使用步驟：

1、用固定夾具將快速連接器固定好，將KLN快速連接器插到測試件內，施加控製氣源，快速連接器就此連接上，施加測試氣源；

2、斷開連接時，總是先釋放測試壓力；釋放控製壓力，將快速連接器移開。

規格尺寸（mm）:

外形尺寸	入口B1	驅動口P1	安裝口G	ΦD2	ΦD1	L
1	M5	M5	M5	31.8	20.2	55.1
1	G1/8″	G1/8″	M6	39.9	25.9	64.7
2	G1/8″	G1/8″	M6	39.9	25.9	64.7
3	G1/8″	G1/8″	M6	60	40.6	77.5
4	G1/8″	G1/8″	M6	60	40.6	77.5
5	G1/2″	G1/8″	M6	88.6	58.7	93.5
6	G1/2″	G1/8″	M6	88.6	58.7	93.5
7	G3/4″	G1/8″	M6	106	76.2	108.2
8	G3/4″	G1/8″	M6	106	76.2	108.2

KLN係列快速連接器的應用

泄漏測試：壓力，水下，氦氣測試。

其他應用：加注，壓力和功能測試以及衝洗等等。

部件：容器、塑料容器、醫療部件、閥門、泵、過濾器、壓力容器及管路連接等。

KLN係列快速連接器的特殊型式

如標準型不能滿足您的使用要求，我們將為您提供專屬解決方案，歡迎谘詢。
