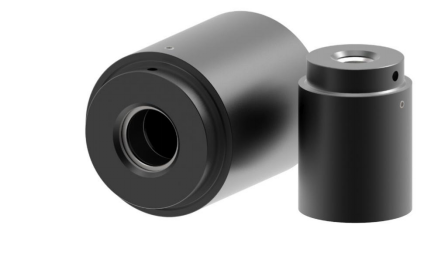

KLW係列快速連接器，用於對直管，軟管和外螺紋部件的壓力和氣密性測試。它利用彈性密封的原理，可密封圓形或粗糙的表麵，也可以適用於較大公差範圍的測試件。氣動驅動可應用於自動化測試。

KLW係列快速連接器不會對測試件產生軸向力或側向力。特殊的雙位快速連接器可按需提供，用來密封兩個距離很近的端口（見附圖1，特殊類型）；以及專門密封橡膠及其他材質軟管的特殊快速連接器（見附圖2）

KLW係列快速連接器的特殊型式

如標準型不能滿足您的使用要求，我們將為您提供專屬解決方案，歡迎谘詢。

KLW係列快速連接器技術參數

工作壓力：入口B：從真空至最高35bar，其他壓力範圍可按需提供。當應用在受壓環境下時，KLW係列快速連接器必須被一個固定裝置所固定，僅對於真空應用環境下，不需要固定裝置，對工作壓力在10bar以上的情況來說，推薦用聚氨酯（urethane）密封件，控製壓力必須相應地增加，比如說使用一個控製壓力的調壓器。

操作壓力：入口P：4至12bar 潔淨壓縮空氣，帶控製壓力的調壓器，液壓達42bar。

設計：殼體，活塞和墊圈為鋁質合金。

密封件：主密封件和O形圈采用丁腈橡膠（NBR）材質。

可選用聚氨酯（Urethane）密封件用於磨損較大的應用環境。

泄露率：

10-3mbar×l/s (10-4Pa×m3/s)

*此為標準品最低泄漏率，我們可以按需求提供更低泄漏率的裝置，這取決於客戶提供的詳細規格（測試方法，測試溫度和測試壓力）以及客戶所提供樣品的品質（即密封麵表麵處理情況，粗糙度和尺寸允許公差）。

使用步驟：

1、用固定夾具將快速連接器固定好；將測試件插入快速連接器，施加控製氣源，快速連接器密封連接完成，施加測試壓力。

2、斷開連接時，先釋放測試壓，後釋放控製壓。將快速連接器移開。

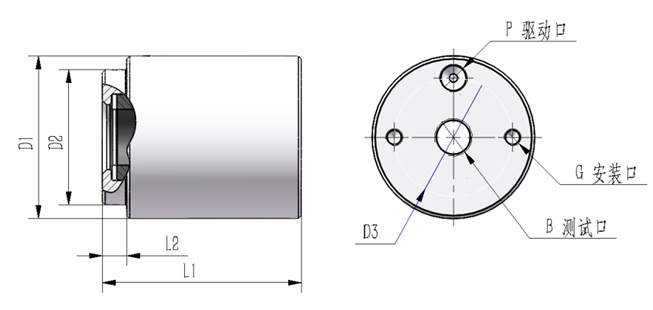

規格尺寸：

“*”代表外形尺寸001，‘P’是位於快速連接器直徑上方，而不是在它的表麵上。
