1.引言

在製冷業，部件和係統必須進行氣密性測試，以確保製冷劑泄漏低於規定的限度。泄漏的三個基本功能測試是：1.確定是否有泄漏與否（檢測）；2.測量泄漏率；3.泄漏位置。

有許多方法和類型的檢測設備可以解決這些問題，但遺憾的是沒有一個統一的技術適合每一種情況。每個測試方法隻適合特定泄漏率或固定形式和技術。在使用氣密性檢測大多數情況下，明確的漏率測量不是必需的，但該係統必須能夠確定，如果泄漏速率高於或低於一個指定的水平。該參考限值取決於最大可接受泄漏率，以及合理的工作壽命的預期。終端產品特在某些國家和區域，可接受的泄漏率，這取決於製冷劑類型和應用，通常從大空氣的製冷劑為15克/年到空調係統或汽車空調的0.5g / Y的家用冰箱。這種接受程度在選擇時要考慮的主要參數適當的檢漏方法或檢測方法相結合。其他有幾個因素必須考慮到為好。特別是在係統成本，複雜性，對環境的影響，可靠性的外部條件的影響，操作員依賴和用戶有沒有技術支持都應該考慮。目前還沒有在泄漏檢測，氣密性檢測和檢漏等文獻中確定方法;附件提供了一些參考。本文提出了一些氣密檢測技術，並比較了它們的性能。

2.泄漏檢測方法

防止泄漏可以被定義為在一個外壁的意外裂縫，洞或孔隙或關節，其中必須包含或排除不同的液體和氣體允許逸入或者逸出封閉空間。在封閉係統中的關鍵泄漏點通常是連接的墊片，密封圈，密封膠，法蘭，焊接和釺焊接頭，材料缺陷等密封測試通常的質量控製必須確保設備的完整性，並應該優選一個一次性的非破壞性測試，而對環境和操作人員的影響也最小。

泄漏檢測技術可供選擇廣泛，從非常簡單的方法到更複雜的係統。最常用的氣密性檢測方法是水下氣泡試驗，泡沫肥皂泡或者檢漏液，壓力和真空，示蹤劑氣體（鹵素，氦和氫）。前三技術，這三種檢測技術生產了三種各種檢測儀，每它的優點和缺點是在下麵簡要討論。

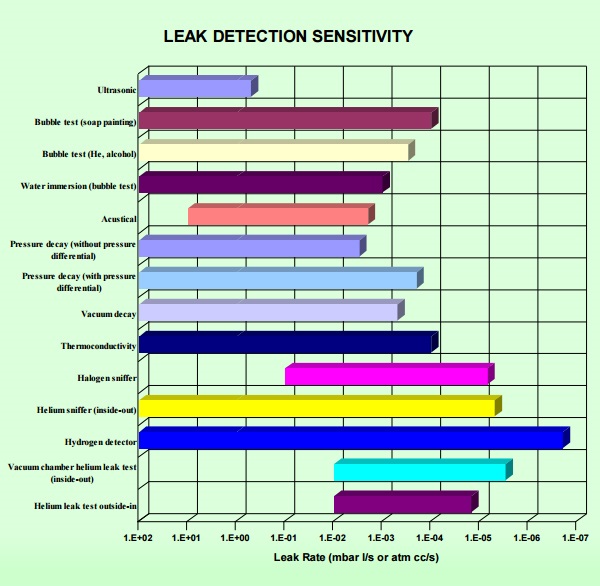

在附錄A，對於最常用的真空度和泄漏率轉換表設置測量單位。在下圖中，各泄漏檢測技術的性能是概括。

2.1浸水氣泡試驗方法

浸水氣泡沫測試，也稱為“氣泡試驗”，是一種檢漏的傳統和相對原始的方法。 它包括浸漬帶電荷或加壓部分，通常用幹燥空氣或氮氣，放在一個水箱中並人工觀測逸出的氣泡。更大和更頻繁的氣泡，漏越大。相對較小的泄漏是有可能出現，但很難檢測到。

該方法的主要限製是精度敏感性和最小可檢測泄漏率。

考慮半徑為R的球形氣泡，其氣泡內部體積V是：V = 4/3*π*R3

P氣泡內的壓力和T，以形成第一氣泡所需的時間，泄漏率Q將是：Q = (P* V)/t

確定了該方法的靈敏度的兩個關鍵參數是最小氣泡由操作和用於氣泡發生的等待時間檢測的。 這個時間必須與生產速率和操作員注意兼容。這是合理的認為操作者能檢測到的最小氣泡有1個毫米半徑並且該等待時間是30秒。假設壓力內部的氣泡是在大氣壓下，它可以從以前予以說方程氣泡體積為：V =4.2*10-3立方厘米

因此，最低檢測泄漏率：Q= (P*V)/t = 1000*4.2·10-6/30=1*10-4 mbar·l/s

這是理論值。真正的影響是許多外部因素，諸如照明條件，水的混濁度，防止位置，以及水流運動。所有這些問題，對操作人員有著依賴性，限製了測漏結果。

有些辦法可以用來改進這種方法。通過增加內部壓力增加的泄漏可能性，發現泄漏並可以少耗時在精確定位泄漏。洗滌劑可以被加入到水中以降低表麵張力，從而有助於防止泄漏氣體從抱住組件的一側。使用不同的氣體（例如氦）和/或液體可提供一些優點在係統性能，但在成本高。在水箱中加入熱水有時有助於增加組件或管道係統內部的壓力。如果使用幹燥的氮氣，這是不利的，因為氮氣不會因增加壓力顯著提高檢測精度。如果在係統或組件有製冷劑，這種方式可能有助於增加壓力，增加找到泄漏的機會。

總之，這種檢漏技術可以確定在10-3毫巴·升/秒的精度。

在大多數情況下，大批量生產中，氣泡法是非常經濟。然而，缺點是從相對低的靈敏度，對操作人員依賴性和以及可能部分汙染的液體廢料，以及測試後烘幹部件。此外，有些情況導致較高的損失。也有一些隱性成本。事實上，這種方法需要使用大量的空間，並產生一定量的廢水。

2.2肥皂溶液氣泡試驗

肥皂溶液氣泡試驗也可以叫做檢漏液法，是指采用肥皂泡塗抹代替浸沒在水中，加壓產品被測試噴用肥皂溶液和操作者能夠看到由氣體形成的氣泡從哪裏泄漏逃逸。皂溶液有許多不同類型的可用。有些人刷塗抹等都有dabber（附連到硬鋼絲的內部的吸收性球蓋。）有些品牌甚至可能有一個噴塗器在很短的時間裏快速覆蓋大麵積。這是一個優點，但也混亂和耗時清理。

有些肥皂泡的氣密性檢漏解決方案，甚至加入防凍液，以防止在冬天的時候結冰。也有加入較低的密度劑，以使其更加敏感到非常微小的泄漏。

這種方法比水浸入具有更高的靈敏度。它允許的檢測泄漏到10-5毫巴·升/秒，適用於非常大的係統。這種肥皂溶液的方法最好是使用在泄漏可能存在是已知的大致區域。在這種情況下，肥皂溶液僅在該特定區域用來測試並查明泄漏。它是最簡單和最便宜的方。然而，如果操作者不知道在哪裏泄漏，泄漏點可以是采用人工和時間來尋找。增加氣體壓力可以提高查明泄漏的概率以及縮短時間。然而，對於操作者的安全，壓力必須限製在1700千帕（1.7MPa）。檢漏液的泡沫試驗有一些缺點限製。被噴塗的區域必須是一個簡單和易於噴塗的位置。翅片管或底部很大的換熱器，就是非常困難的。此外，該方法是非常不適合高生產率線。

2.3壓力衰減測試

該方法包括用高壓氣體加壓係統的，通常是幹空氣或氮氣。使用快速連接器將產品和檢測儀連接，然後將氣體充入被檢測的工件，氣壓穩定後，其內部壓力隨時間變化。壓降ΔP是在時間Δt的基礎上測量。如果係統中的壓力下降速度快，就表示有一個大的泄漏存在。

如果係統的壓力緩慢下降，有一個小漏洞存在。如果壓力保持不變，即是無泄漏。泄漏率Q可以很容易地計算考慮組件的體積V. 那是：Q = (∆p*V) / ∆t

與泄漏檢測靈敏度有關的有測試時間，壓力傳感器分辨率和檢測體積。最先進的係統允許測量壓力在測試壓力變化可達1Pa（0.0001psi），這取決於被測試產品的體積，氣密性檢測時間可以短至30秒，並保證了高分辨率。考慮到V =1.5L內部容積與壓力衰減在3450KPa（500 psig）的一個ΔP=70帕（0.010 psig）的泄漏，在Δt= 60秒時，泄漏率是：Q = (∆p*V)/∆t = 0.7*1.5/60=1.7*10-2 mbar*l/s

影響這個測試外部因素，如溫度的變化和機械變形。內部壓力實際上取決於溫度，熱波動可能會引起的壓力變化，改變了結果。幸運的是，當它是幹燥氮氣時，小的溫度變化引起的壓力變化很小。這種測試技術的靈敏度取決於壓力測量分辨率，測試時間和壓力值。較長的測試時間可以提高測試的靈敏度，但在這種方式中，測試可以也可能非常耗時，因為某些較小泄漏，可能需要一個很長的保壓周期，有的甚至數小時。壓力越高，你可以更快確定是否存在泄漏。然而，製造商安全問題限製，沒有安全的最大允許壓力值注意事項。產品和工件可以在低壓下進行泄漏測試，少於2MPa（290psig）的無保護，和更高的壓7MPa（1000 psig）的，但是需要使用采用安全保護罩。使用適當的壓力，這種測試方法還必須符合技術規範，如美國保險商實驗室（UL）以及爆破試驗和歐洲EN378規則。爆破試驗的目的是檢驗致冷管路的機械強度，發現油管破裂，和釺焊接頭具有物質的分離。因為測試壓力範圍取決於：如果檢測工具的一個組成部分是製冷回路，或者如果它是與壓縮機的完整製冷回路。測試性能可以利用壓力差得到改善。在這種模式下，測試工件與標準對比件和兩個一起加壓的趨勢進行了比較檢測。

壓力衰減可以證明工件是合格/不合格的測試。檢測到泄漏的存在，但是定位泄漏檢測需要使用的其他技術，如肥皂泡或示蹤氣體檢測。

一般，對於壓力衰減測試靈敏度的極限是在10-3毫巴·L / 到10-4毫巴·L / s。

此種氣密性檢測技術具有很好的優勢。如果有任何壓力降發生時，它指的是泄漏肯定存在。此外，這種方法可實現了完全自動化檢漏，從而避免操作錯誤。這個過程是一個初步泄漏測試或者是大漏檢測，微小泄漏可以用示蹤氣體，例如氦。此組合測試方法可以檢測在99％以上的有缺陷部分，特別是那些不正確地釺焊。如果測試單位有一個大的泄漏（釺焊接頭）沒有先做壓力衰減測試，大漏造成示蹤氣體的會泄漏出測試工件。由此產生氦汙染，在這麽多的體積和濃度，將使除去環境氣體本底需要幾個小時。采用幹燥氮氣，除了泄漏試驗，還可以對電路以及工件內部的進行測試的清洗，降低其濕度。

這種方法的缺點是，它不能找出泄漏點。

2.4真空衰減測試或壓力上升測試

真空衰變試驗與壓力上升測試工作中的壓力是相反的衰減測試方式。此方法包括抽空被測件的的壓力，並穩定壓力，測量壓力的增加後引起的測試媒體輸入部件。隻有那些能夠承受可外接零件的壓力以這種方式進行測試（例如薄壁塑料部件不能由於測試倒塌的危險）。

即使在真空衰減測試是不可能得到一個以上的氣氛壓力差的從內到外，使用某些溶劑（即醇，丙酮或類似）高舉壓力增量由於溶劑進入泄漏。這種做法，但是有一些缺點，比如可能性溶劑凝固，從而導致暫時泄漏，或彈性體密封墊通過溶劑破壞。相對於該壓力衰減試驗中，這種技術具有一定的優勢。這個方法是較溫度的變化不敏感，因為部內的壓力低於大氣壓力。因此，理論上的靈敏度可能會非常高，高達1*10-5毫巴·升/秒。

然而，表麵的脫氣和液體蒸發影響和限製實靈敏度。例如，少量水，甚至幾克，開始蒸發在2000Pa（0.3 psia），有1Pa（7.5微米汞柱）的水蒸汽含量泄漏，隨之而來的壓力增加相當於一個泄漏，這樣容易造成誤判。

在製冷組件中的具有揮發性的油也是如此，顯示且誤認為是泄漏，檢測靈敏度限製為1·10-3毫巴·升/秒，真空衰變的方法可以在全自動過程來實現，可以獨立於操作員之外自動運行。它檢測到係統總泄漏，泄漏點位置尋找需要其他檢漏技術。在真空衰變試驗，將要測試的工件抽空使其內部壓力是低於大氣壓力。

2.5示蹤氣體泄漏檢測

術語“示蹤氣體檢漏”描述了一組測試方法，其特征是泄漏示蹤氣體。使用的示蹤氣體，為成熟技術。最常用的示蹤氣體是鹵素氣體（CFC，HCFC和HFC製冷劑），氦氣和氮氣95％的氫5％的混合物。盡管鹵素檢漏儀的檢測裝置簡單，但鹵素正在被禁止使用，由於蒙特利爾/京都環保規則協議。另一方麵，氦氣和特別是氫/氮混合物是獲得更多的推廣。氦由於其物理屬已被成功地用作長時間示蹤氣體性。它既不毒性也不易燃的並且是惰性氣體和與其他化合物不反應。氦具有低粘度和相對分子質量，所以它通過裂縫輕鬆。在相同的環境條件下，它流速比空氣快2.7倍。因為其在空氣中的濃度低（5ppm），容易檢測氦濃度的增量。然而，也有一些缺點。氦氣慢慢排入大氣中，所以，在大泄漏的情況下，其濃度高會汙染區域很長一段時間，甚至幾個小時。另外，氦是昂貴，即使它比鹵素氣體更便宜。氦氣檢測器是基於質譜儀，這是一種昂貴和精密的設備，需要很多維護和保養，更適合於一個實驗室，不適合規模製造業。

一個相對較新的示蹤氣體是氮氣95％，氫氣5％的混合物。氫氣具有許多特性，使其泄漏極好的示蹤氣體測試時，即使是在生產環境中。它是最輕的元素，具有較高的分子速度和比任何其他氣體較低的粘度，所以很容易進行充氣，排氣和消散。它穿過一個泄漏孔的速度更快，更容易衝洗和排走，它的分子不易吸附表麵。它是環保和可再生能源。更重要的是，它具有最高的氣體速率。此外，氫氣的正常環境濃度（0.5ppm的）比氦少十倍。氫氣示蹤氣體探測器使用半導體傳感器和具有無運動部件，使它們完全免維護。這些裝置不會受到其他氣體的存在。純氫氣不應該被用來作為示蹤氣體，但標準工業級在95%氮氣，5％氫氣的混合是價格低廉的，不易燃的（ISO10156規範），並且容易從工業氣體的供應商獲得。重要的是要記住在空氣中的環境濃度是一個限製因素是很重要。

有兩種方法來進行示蹤檢漏：示蹤氣體的外部檢測（由內而外法），和示蹤氣體的內部檢測（由外而內法）。方法可用檢漏嗅探器或在真空室內檢測。

3.如何選擇測試方法

第一選擇是采取產品可接受的泄漏和試驗方法的規範。這些問題是：

對少泄漏可能會損壞產品？多少個位置必須進行測試？多少時間？

這些問題的答案通常是建立在一個體積或氣體的壓力，在一定時間流質量（例如10克（0.35盎司）R134a冷媒）。

有時候，回答這個問題並不簡單。例如，要定義總泄漏規格的冷凍裝置是簡單的，但以測試為單個組件和單焊接點是複雜的。

每個泄漏測試方法都有優點和缺點。對於泄漏包含在範圍10-1和10-3毫巴·升/秒的泄漏，所有的氣密性測試方法都能夠識別泄漏。除了靈敏度，選擇適當的測試方法，必須考慮很多參數。其中有重複性，準確性，報告能力，操作員的依賴性，最後，設備的成本和工作量。此外，示蹤氣體的成本也很重要。

在一些情況下，使用氣體回收係統，削減消耗，是要考慮的。

4.結論

市場需求，如經濟要求，環保規範，安全約束和質量產品要求。最終的結果是對檢漏測試更嚴格的質量控製。

最常用的泄漏檢測方法，特別對製冷行業作了介紹。每一個方法都有的優點和缺點，正確的選擇是考慮各種氣密檢漏方法之間的區別。對於測試方法的選擇，它必須精確地考慮所有泄漏檢測的範圍和所有其他的因素，不僅工藝要求，也是企業形象，規範發展和市場的新要求。
