基於空氣和示蹤氣體實現的氣密性檢測係統確保所有電動車輛電池組件無泄漏

當大多數人想到泄漏測試時，可能會想到一個童年事件：將裝滿自行車的內胎浸沒在充滿水的水槽中，希望通過跟蹤氣泡來找到確切的泄漏位置。這種泄漏測試方法，稱為氣泡浸泡（BI），製造商經常使用可以用空氣進行內部加壓而不會被水損壞的部件。

內管，流量計，醫療器械包裝和許多其他產品符合這兩個測試標準。然而，鋰離子電池卻沒有。無論其尺寸如何，無論是小到足以在無繩工具或吹雪機中使用，還是足夠大以為插電式混合動力或全電動車輛（EV）供電，都是如此。

EV電池具有數百個含有電解質的電池。它們還具有包含製冷劑的多組分冷卻係統。這些液體都不應與水混合。同樣重要的是，對這些電池組件施加相對較高的氣壓（25 psi或更高）可能會導致其薄而敏感的塑料和金屬外殼過度膨脹和破裂。另外，BI方法不夠精確，無法用於泄漏要求嚴格的零件，而且其他基於空氣和示蹤氣體的方法更適合對這些組件進行泄漏測試，這是可以理解的。

原始設備製造商和一級和二級供應商都非常清楚這一點，幾十年來一直使用這些方法對標準汽車零件進行泄漏測試。這種經驗與泄漏檢測係統相結合，比以往更加靈敏，準確和靈活，使這些公司能夠生產各級防漏電動車電池：電池，模塊，冷卻係統和電池組外殼。

健康細胞

電池中最小的元件是電池，產生3到4伏的電力。它主要含有電解質，內部有一個中間隔板，一端是陰極，另一端是陽極。細胞有三種形狀。圓形電池（也稱為18650型，20700型或特斯拉型21700型）類似於汽水罐，而棱柱形電池的尺寸為矩形並具有穩定的外殼。袋式電池沒有外殼，可能看起來像拉鏈袋。

泄漏測試的一個目標是保持所有液體和水從每個細胞中流出，另一種是保持冷卻係統中的所有製冷劑或冷卻劑。水蒸氣可以蠕變進入細胞，凝結並與電解質反應形成氫氟酸，殺死細胞。水還可以滲透到模塊和包中，使電池短路。

每個電池設計都有可能發生泄漏的特定區域。對於圓形電池，它是圓柱形外殼與陰極和陽極觸點之間的壓接連接。袋式電池存在從袋子密封，電極饋通和由關閉後處理過程引起的小孔泄漏的風險。

棱柱形電池可能在許多區域泄漏：蓋板和兩個電極觸點之間的焊縫，焊接在蓋板中的爆破片，蓋板和下殼體部分之間的焊縫，以及開口的密封電解質填充。

無論電池設計如何，電池製造商都可以指定電池外殼在填充之前進行壓力測試或真空衰減測試。在壓力衰減時，被測部件被加壓，然後與供應壓力隔離。傳感器監測內部壓力，當空氣泄漏時內部壓力下降。然後基於一段時間內的壓力變化計算泄漏率。

真空衰減類似於壓力衰減，但是，不是對部件加壓，而是在其內部產生真空。傳感器監測內部真空水平，隨著空氣泄漏而衰減。然後根據一段時間內的真空變化計算泄漏率。

遠智公司的泄漏測試專家說：“電池或組件的泄漏測試始終是首選，因為它可以節省製造商的資金。”測試時電池的價值增加了，如果任何部件泄漏，成本就會越高。“

91成人抖音自動化公司的的A800氣密性檢測模塊提供可重複的循環時間，具有高通量，可用於壓力衰減或質量流量測試。它的充氣速度高達每分鍾300升，並具有板載自動診斷，自檢和校準程序。。

在電池外殼密封之前，添加少量氦氣，使用氦硬真空方法對電池進行泄漏測試。該技術涉及將電池放置在真空室中並將其抽空，從而可以通過質譜儀檢測從電池泄漏的氣體。

根據工程師的說法，對棱柱形和袋形細胞進行一些硬真空測試需要采用一種稱為轟炸的方法。這涉及在高壓下將細胞暴露於氦氣，因此氦氣通過任何泄漏滲入細胞。然後將電池置於真空室中，檢測從部件泄漏的測試氣體。

在轟炸期間，需要將袋狀電池放置在支撐結構中。否則，它們的柔性包封密封接縫可能因真空壓力而變形並且有泄漏電解質的風險。

InterTech的泄漏測試儀使用小型質量傳感器，反應速度快，恢複時間可歸零。基於空氣的測試儀還需要傳感器上的低壓降以獲得可測量的流量。

不泄漏包裝

通過所有泄漏測試的密封電池被堆疊並焊接到電池模塊中，該電池模塊可包含多達數百個電池。焊接完成電池之間電流的電氣路徑。該模塊還具有溫度監控器和控製電池電量放電的控製單元。多個模塊和冷卻係統填充了大部分電池組。這些組件中的每一個以及組件外殼都使用空氣方法（以驗證是否存在泄漏）單獨進行泄漏測試，然後使用氦氣（準確地確定泄漏點）。

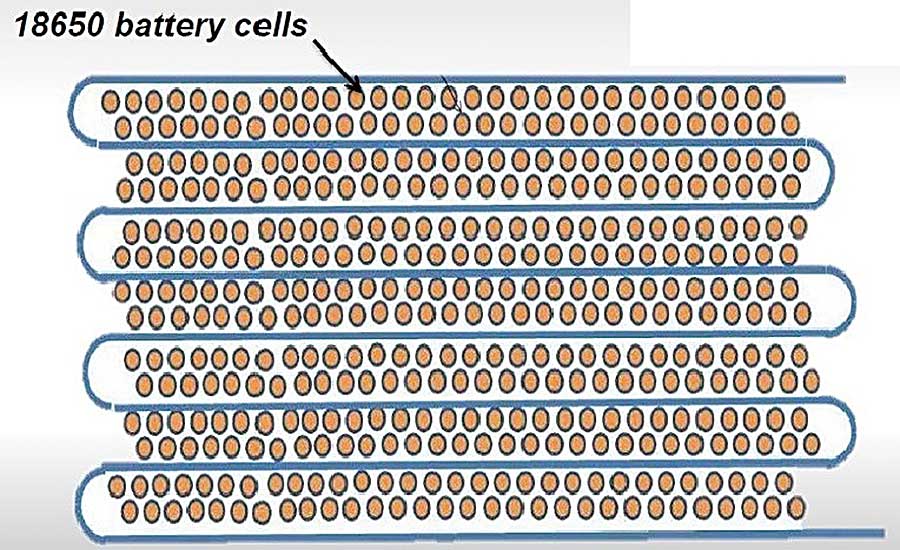

冷卻係統由位於模塊周圍的成型鋁管或位於它們之間的小型熱交換器板（或散熱片）組成;堆疊模塊之間的中型熱交換器板;所有模塊下方都有一個大型換熱器板;帕克指出，還有一個電子冷卻裝置。管道與圓形細胞和帶棱柱形細胞的板一起使用。這些組分中的冷卻劑是水 - 乙二醇混合物或製冷劑，如R1234yf。

泄漏測試確保沒有冷卻劑進入電池模塊，從而保護其內部電池和外部電子部件（電壓逆變器，控製器，主保險絲，維修斷開，電纜等）在車輛運行期間不會短路。當使用車輛交流係統的旁路冷卻電池時，它還能保持適當的空調性能。

去年秋天，Inficon推出了LDS3000-AQ泄漏檢測儀，該檢測儀在一個簡單的積聚室中使用合成氣體或氦氣。它足夠敏感，可以檢測兩種氣體的泄漏速度低至每秒10-5毫巴升。該設備還能夠通過EtherNet IP等多個模擬和數字接口傳達其測試結果。

冷卻係統組件的推薦泄漏測試方法是氦氣大氣積聚而不是氣壓衰減，因為它們對溫度變化具有高度敏感性。在累積方法中，允許從部件逸出的示蹤氣體積聚在大氣壓力下圍繞部件的外殼中。將積聚的氣體混合並通過質譜儀取樣。

製造商喜歡這種方法不需要昂貴的真空室或泵，並且它測試整體部件泄漏。這些組件的泄漏率要求為水 - 乙二醇混合物，為10-3毫巴升/秒，製冷劑為10-5毫升。

電池外殼為矩形或T形，由塑料，鋁或鋼製成，並與可拆卸螺栓連接。根據製造商的不同，可以使用壓力衰減，積聚或嗅探方法對外殼進行空載或全麵泄漏測試。後一種方法包括用氦氣填充外殼並在部件上掃描嗅探探頭（連接到氦氣檢漏儀）以測量可疑位置的泄漏。生產量將決定人或機器人是否操縱嗅探探頭。

測試挑戰

泄漏測試EV電池組件存在一些挑戰。一個是完成測試的環境，特別是對於使用相同設備對不同部件進行空氣測試的公司。

Yuanzhi Automation Technology91成人抖音公司的技術總監說：“通常情況下，空氣溫度會阻礙製造商獲得他們期望的測試結果可靠性。”這是因為隨著氣溫的升高，引入的壓力水平也隨之降低。部分。例如，在空調或風扇下進行測試會降低空氣溫度和壓力，而溫暖的區域會產生相反的效果。“

Yuanzhi91成人抖音公司的氣密性檢測儀對電池單元的壓力衰減測試特別有效。該檢測儀目前是國內最小最緊湊型的機器，泄漏測量範圍為50至5,000帕斯卡壓力。

“終端用戶在測試EV電池或模塊時需要始終限製真空量，” Cincinnati Test測試係統公司建議說。“全真空可能導致鋰電池和包裝破裂。”

來自Cincinnati Test的TracerMateCS是一種氣體管理儀器，可與各種氦氣泄漏檢測裝置配合使用。它連接到氣源並使用內部氣動裝置進行部件疏散和回填。根據其說法，該儀器可幫助操作員在多達20多個零件位置使用手持式探頭準確隔離泄漏。該設備還管理測試序列，並且足夠靈敏，可用於小型，中型和大型泄漏檢測應用。
