91成人抖音自動化氣密性檢測儀自助安裝指南-中低壓型儀器版本

發布日期：2018-07-16 瀏覽次數：5855

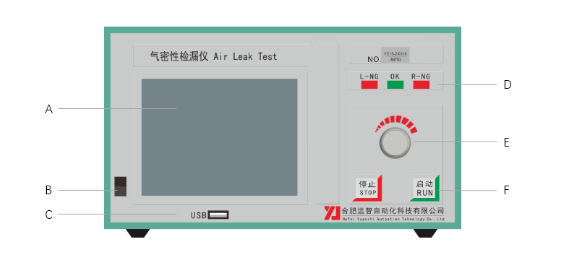

簡易裝機指南——正壓型儀器裝機

A 彩色液晶觸摸屏

所有的設定值通過觸摸屏輸入。

B 電源開關

用於開啟電源。

C USB 接口

測試數據以 CSV 形式輸出。

D 合格與不合格指示燈

儀器檢測完畢後給予的信號判斷.

E 調壓閥

檢測時調整被測產品的壓力。

F 手動開始和停止按鈕

可以通過點擊進行。

一. 連接電源

說明

示意圖

ü 首先將電源線②插入③，

ü ④插入儀器背部的24VDC電源插孔，

ü ①插入普通220V,10.1A插座.

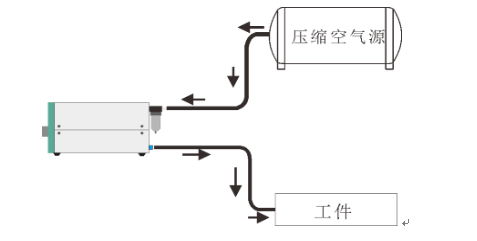

二. 連接氣源

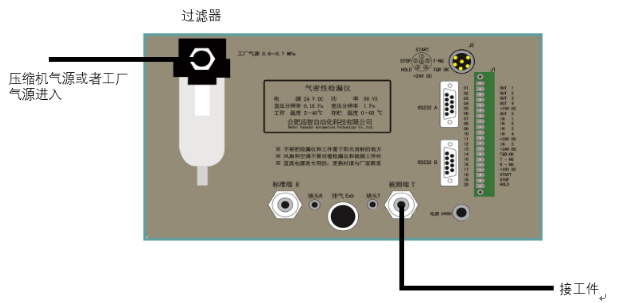

連接方式和規格：

壓縮機進入氣源，經過過濾器氣體進入儀器，過濾器接口為外徑8mm，內徑6mm氣管。

接工件：被測端接入外徑8mm，內徑6mm氣管，並連接到被測工件。

三. 氣壓調整

接通氣源和電源後，不要連接工件，在被測端和標準端被堵塞的情況下，點擊【保壓】，觀測屏幕右側的壓力顯示值，並左右旋轉調壓閥旋鈕，調至準備測試的壓力範圍。

四. 參數調整

1.進入順序，點擊【管理設定】——【測試設定】——【時間設定】，設定檢測各階段的時間。

【檢測設定】，設定充氣壓力的上下限。

【單位設定】，設定各個功能的單位。

【泄漏設定】，設定泄漏報警的界限。

2.測試階段各時間設定的基本規則

測試壓力在100kPa以內的測試節拍

五. 測試的技巧和方法

1. 當產品內部有部件，電線，或者藏氣的可能，應該將充氣時間稍微加長，以保住氣體完全充入工件內部。

2. 在當前設定的數據下，如果測試結果經過多次都很穩定，可以試著將充氣，平衡時間縮短，如果縮短後，測試結果還是穩定的。即可。

3. 連接工件一定要保證連接的位置不能產生泄漏，連接接頭建議采用快擰接頭。
